Лоток PolyMax Basic DN100 H80 - водоотводный пластиковый

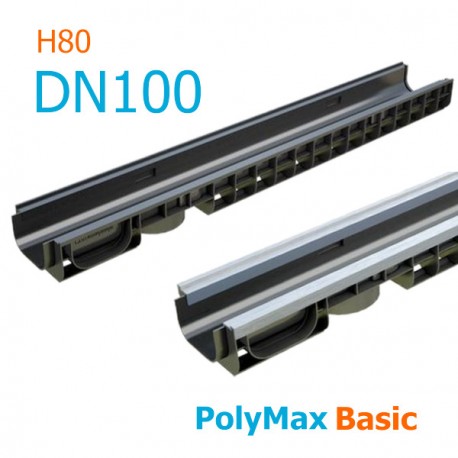

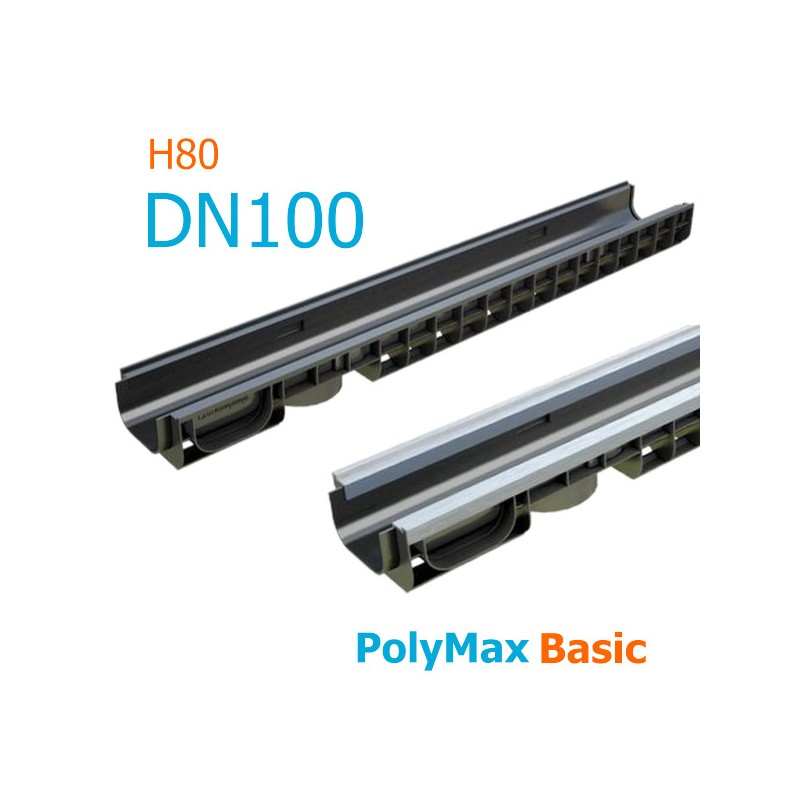

Лоток PolyMax Basic DN100 H80

Лоток водоотводный пластиковый PolyMax Basic DN100 H80 имеющий ширину гидравлического сечения DN100 (100 мм) и габаритные размеры (ДхШхВ): 1000х145х80 мм. - это второй по размерам канал в серии, который применяется для многоуровневых паркингов, частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора, а также для оборудования эксплуатируемых кровель. Среди других материалов линейного водоотвода, лоток PolyMax Basic ЛВ-10.15.08-ПП пластиковый – самое массовое и экономичное решение для организации ливневой канализации в местах с неинтенсивным передвижением легкового автотранспорта.

Особенностью лотка PolyMax Basic ЛВ-10.15.08 является его малая высота - мелкосидящий канал, предназначенный для установки в зонах, где высота заложения имеет ограничения. В случае каскадной компоновки может использоваться как первая ступень каскада лотков DN100. В конструкции предусмотрен вертикальный водослив, вертикальный патрубок для соединения с трубой Ø110 мм.

В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать ливневую решетку: пластиковую, стальную или чугунную.

Водоотводные пластиковые лотки PolyMax Basic DN100 H80 могут быть усилены до кл. C250 (25 тонн) П-образными стальными оцинкованными насадками (артикул 8017). Борта лотка покрытые такой насадкой более устойчивы к высоким механическим нагрузкам.

Название в линейке типоразмеров

Общепринятое название:
Лоток водоотводный пластиковый PolyMax Basic DN100 H80

Название в проектах с 2014 года:
Лоток водоотводный PolyMax Basic ЛВ-10.15.08-ПП пластиковый 8010-М

Области применения

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

пешеходные зоны, тротуары, скверы, парки, велосипедные дорожки, индивидуальная застройка АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи

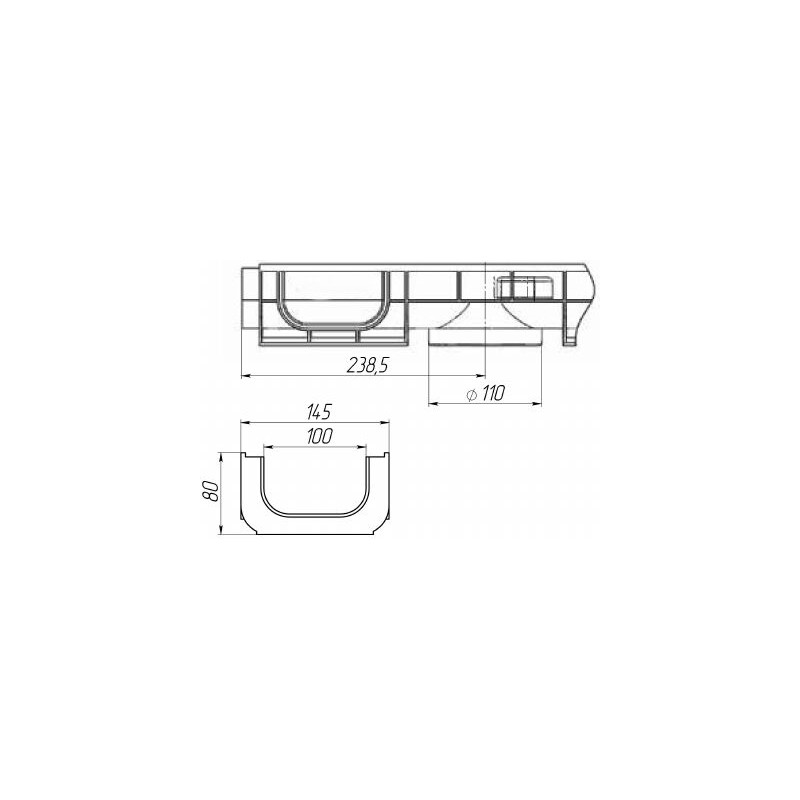

Чертежный вид лотка PolyMax Basic DN100 H80

Схемы построения

Точки входа для углового соединения лотков PolyMax Basic DN100 H80 - две точки соединения (по одному специальному пазу с каждой стороны):

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка PolyMax Basic ЛВ-10.15.08-ПП и трубы Ø110 мм:

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков:

5 (пять) типоразмеров PolyMax Basic DN100

DN100 H55

DN100 H80

DN100 H120

DN100 H155

DN100 H200

Гидравлические характеристики
