Лоток PolyMax Basic DN100 H120 - водоотводный пластиковый

Лоток PolyMax Basic DN100 H120

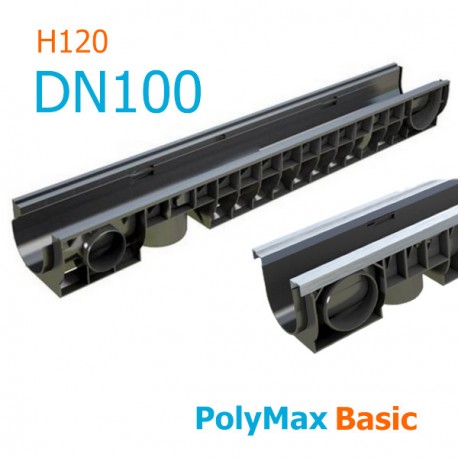

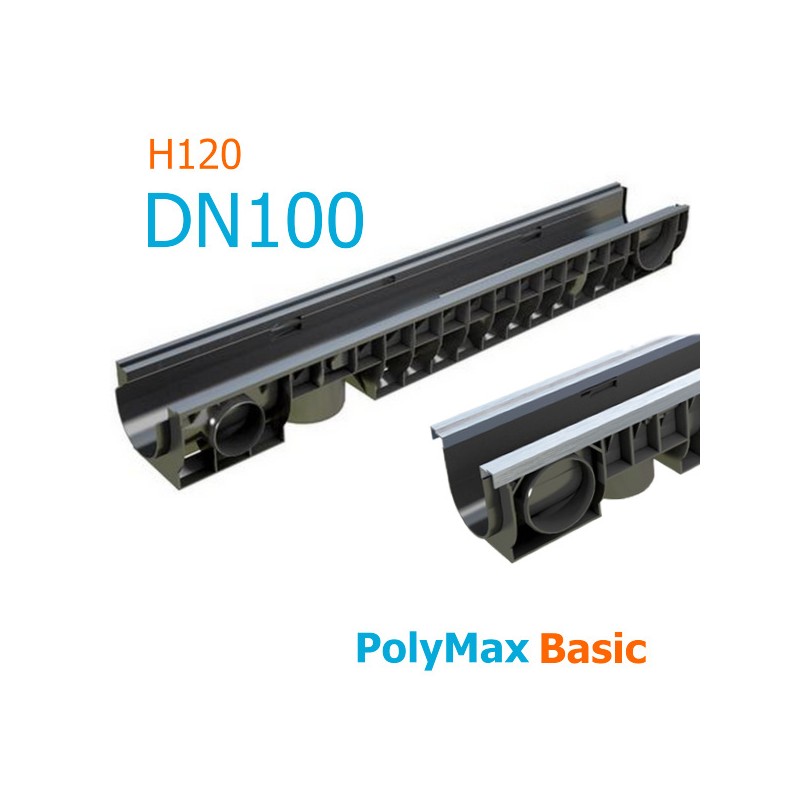

Лоток водоотводный пластиковый PolyMax Basic DN100 H120 - это самый распространенный дренажный канал в силу своих универсальных размеров в соотношении с доступностью (от предыдущих лотков отличается габаритами по ширине). Имеет ширину гидравлического сечения DN100 (100 мм) и габаритные размеры (ДхШхВ): 1000х160х120 мм. Применяется для многоуровневых паркингов, частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора. Среди других материалов линейного водоотвода, лоток PolyMax Basic ЛВ-10.16.12-ПП пластиковый, стал самым массовым и экономичным решением для оснащения ливневой канализации в местах с неинтенсивным передвижением легкового автотранспорта.

Особенностью лотка PolyMax Basic ЛВ-10.16.12 является его оптимальная высота - удобная среди большинства типоразмеров в серии. В случае каскадной компоновки может использоваться как вторая ступень каскада лотков DN100. В конструкции предусмотрен вертикальный водослив, вертикальный патрубок для соединения с трубой Ø110 мм., а также горизонтальный отвод под трубку Ø от 65 мм.

В зависимости от условий эксплуатации и предполагаемых нагрузок на ливневый лоток, дополнительно можно выбрать дренажную решетку: пластиковую, стальную или чугунную.

Водоотводные пластиковые лотки PolyMax Basic DN100 H120 могут быть усилены до кл. C250 (25 тонн) П-образными стальными оцинкованными насадками (артикул 8027). Борта лотка покрытые такой насадкой более устойчивы к высоким механическим нагрузкам.

Название в линейке типоразмеров

Общепринятое название:
Лоток водоотводный пластиковый PolyMax Basic DN100 H120

Название в проектах с 2014 года:
Лоток водоотводный PolyMax Basic ЛВ-10.16.12-ПП пластиковый 8020-М

Области применения

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

пешеходные зоны, тротуары, скверы, парки, велосипедные дорожки, индивидуальная застройка АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи

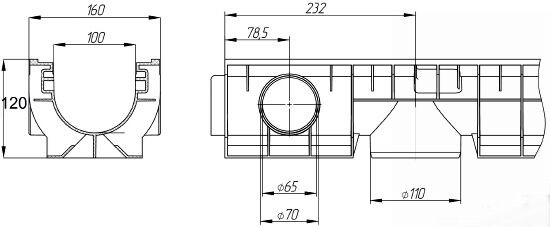

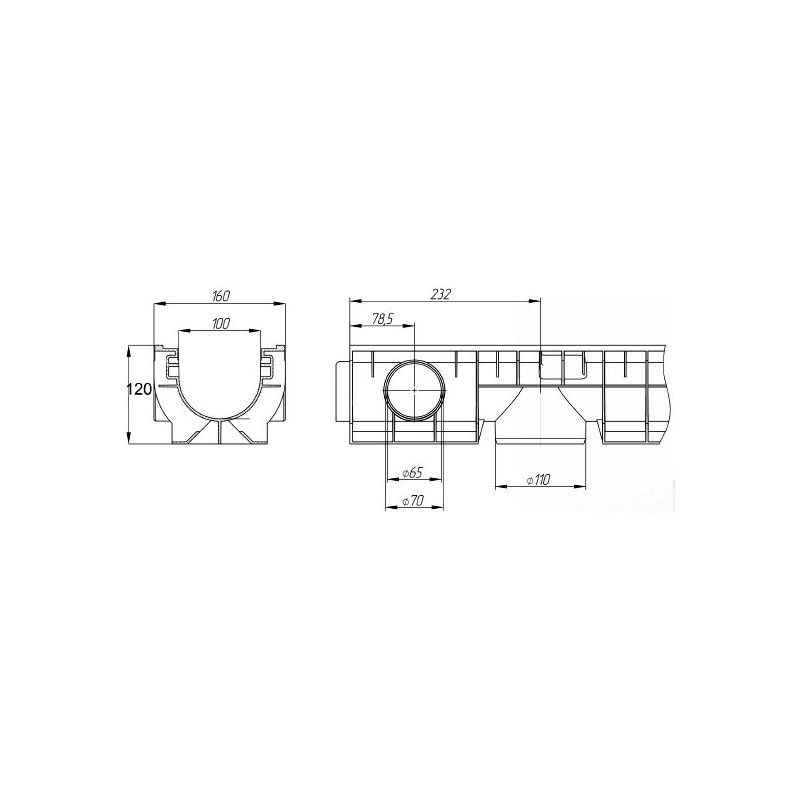

Чертежный вид лотка PolyMax Basic DN100 H120

Схемы построения

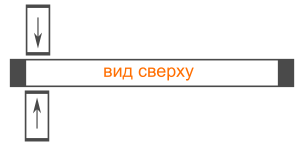

Точки входа для углового соединения лотков PolyMax Basic DN100 H120 - две точки соединения (по одному специальному пазу с каждой стороны):

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка PolyMax Basic ЛВ-10.16.12-ПП и трубы Ø110 мм:

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков:

5 (пять) типоразмеров PolyMax Basic DN100

DN100 H55

DN100 H80

DN100 H120

DN100 H155

DN100 H200

Гидравлические характеристики
