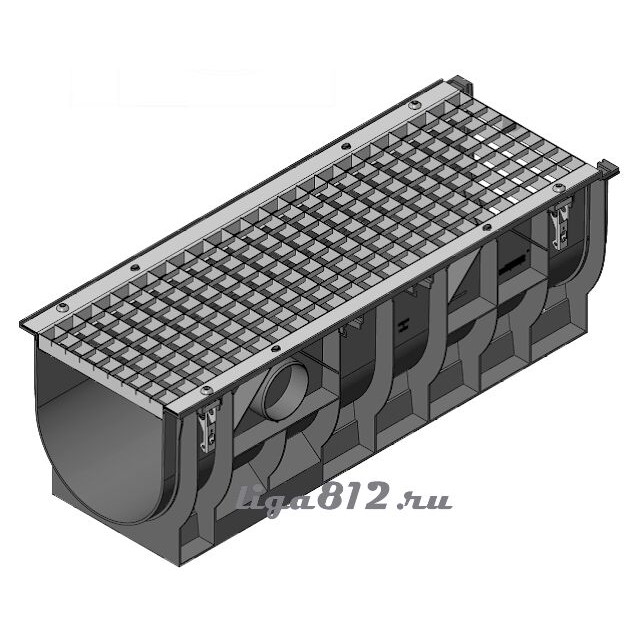

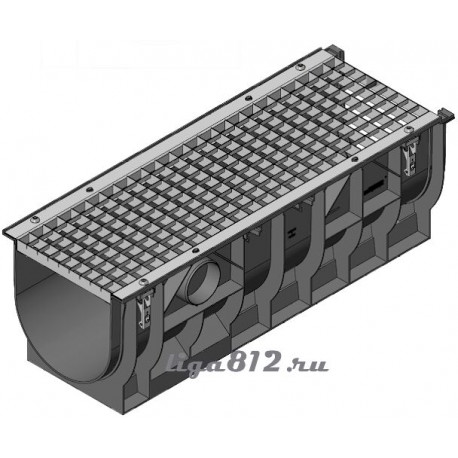

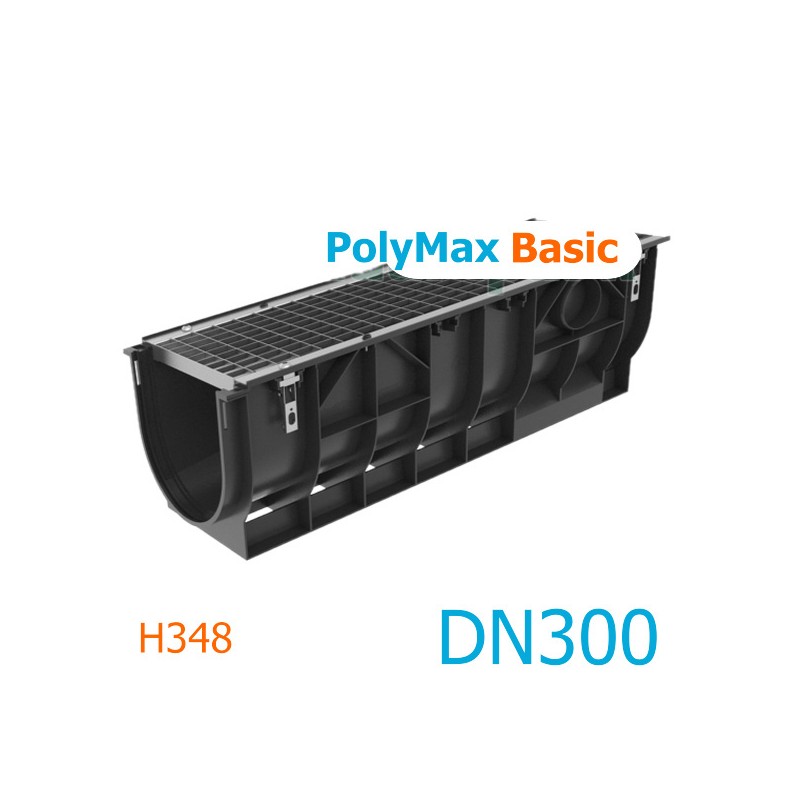

Лоток PolyMax Basic ЛВ-30.39.38-ПП с РВ яч. ст. кл. А (к-т)

Лоток PolyMax Basic DN300 H356 с решеткой стальной

Лоток водоотводный PolyMax Basic ЛВ-30.39.38-ПП пластиковый с решеткой ячеистой стальной (кл. А15) выпускается с размерами: 1000х385х356 мм, весом: 14,02 кг. Модель предназначена для обустройства линейного дренажа на больших территориях, где необходим сбор и отвод дождевой, талой воды. Пластиковый желоб имеет ширину гидравлического сечения – DN300 (300 мм) и способен пропускать до 74 литров воды в секунду. Такой показатель тестируется при уклоне 0,5% или 5 мм на один метр канала. В конструкции лотка предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубами диаметром Ø110,160 и 200 мм), а также горизонтальный отвод под 110-ую трубу.

Отметим, что зачастую пользователи путаются в размерах желоба по высоте. Казалось бы, в номенклатуре приписан типоразмер ЛВ-30.39.38, где цифра (38) указывает на то, что высота лотка ровна примерно - 380 мм, а производитель заявляет величину – 356 мм. Более того, допускается погрешность в +- 2 мм, отсюда и гулящая цифра в диапазоне от 354-358 мм. Лоток прошел модернизацию, и некоторые, уже знакомые, характеристики претерпели изменение в сторону оптимизации системы.

Наша компания поставляет сборные конструкции пластиковых лотков в различные регионы страны. Мы предлагаем купить модель серии PolyMax Basic ЛВ-30.39.38-ПП для организации поверхностного водоотвода на пешеходных территориях с большой площадью водосбора. Оптимально подобранная система в комплекте со стальными решетками поможет Вам обеспечить надежную стойкость дренажа пусть даже и к невысоким механическим нагрузкам.

Комплект поставки

• Пластиковый лоток на базе ЛВ-30.39.38-ПП - 1 шт.
• Стальная оцинкованная решетка Basic РВ-30.37.100 ячеистой структуры (максимально возможные нагрузки EN1433: класс A15) - 1 шт.
• Крепежный комплект (система М10) для фиксации решетки к лотку по периметру (требуется 4 комплекта крепежа на 1 решетку) - 4 шт.

В качестве пескоуловителя в точке сброса к лоткам из пластика PolyMax Basic сечением DN300 может использоваться кубической формы дождеприемник 400х400 мм (арт. 8472). Для того чтобы закрыть вход и выход линии водоотвода, часто устанавливают торцевые заглушки типа ЗЛВ-30.35.39-ПП (арт. 6371).

Некоторые конструктивные особенности лотка

Стальная ячеистая решетка фиксируется к водоотводному лотку с помощью специального стального анкерного крепления. Металлическая шапочка анкера закрывает посадочное место под гайку, тем самым предотвращая от попадания на крепеж монтажного бетона. Для того чтобы во время монтажных работ по омоноличиванию тела пластика и дальнейшей эксплуатации не происходило поперечного или продольного смещения решетки, на лотке предусмотрены установочные пальцы. Вертикальные ребра жёсткости канала по всей длине обеспечивают надежную сцепку с бетоном в части бетонной шубы, это дает возможность отрегулировать направление водоотвода с минимальными отклонениями вектора дренажа.

Области применения

Класс A15 (15 kN) до 1,5 тонн/м2

• Пешеходные зоны, тротуары, скверы, парки.
  Велосипедные дорожки, индивидуальная застройка.

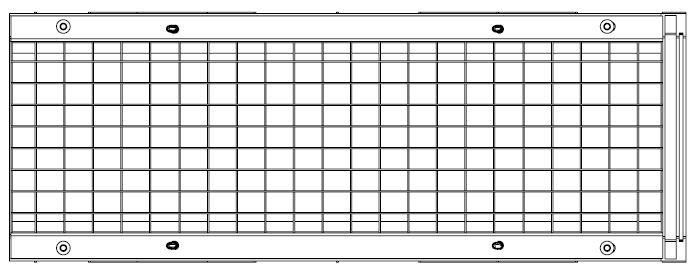

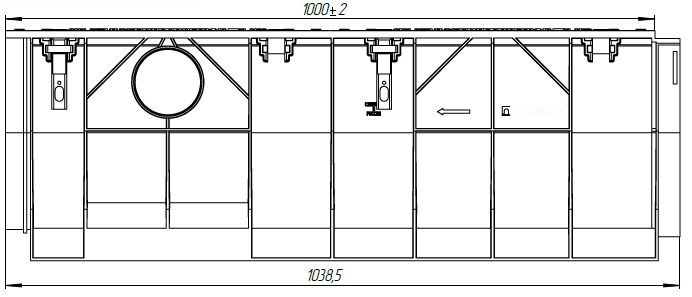

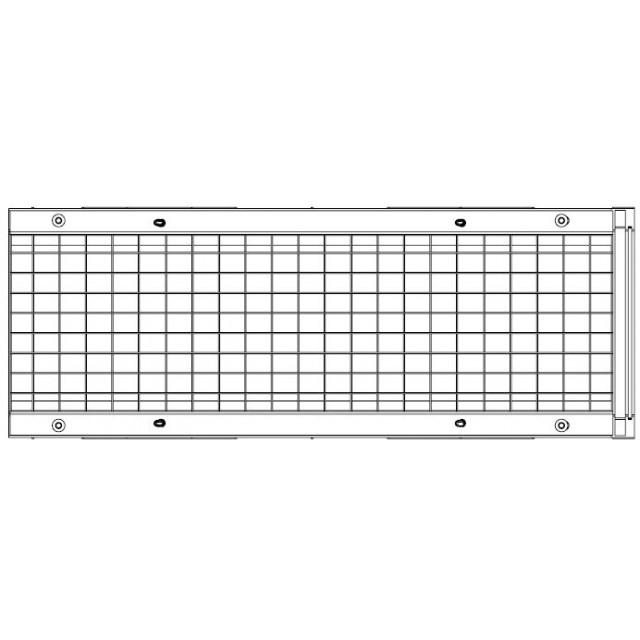

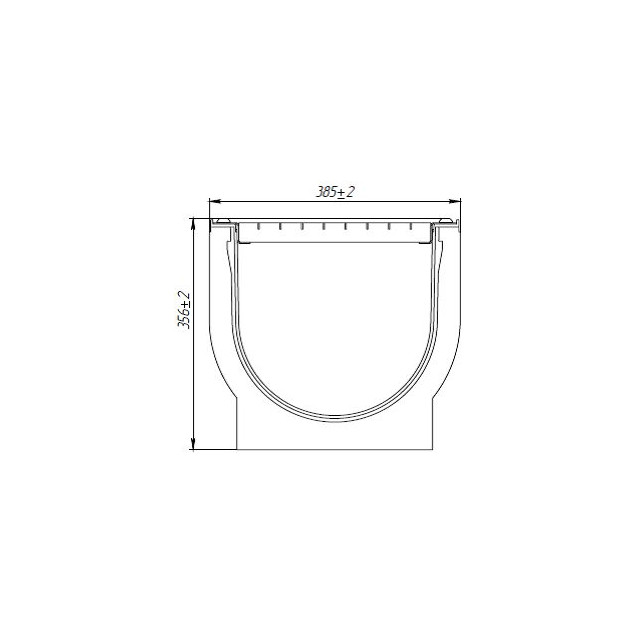

Чертежный вид лотка PolyMax Basic DN300 H356

Схемы построения

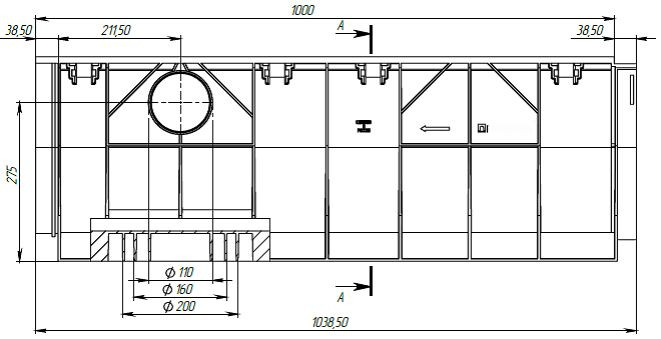

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка PolyMax Basic ЛВ-30.39.38-ПП и труб Ø110, 160 и 200 мм:
