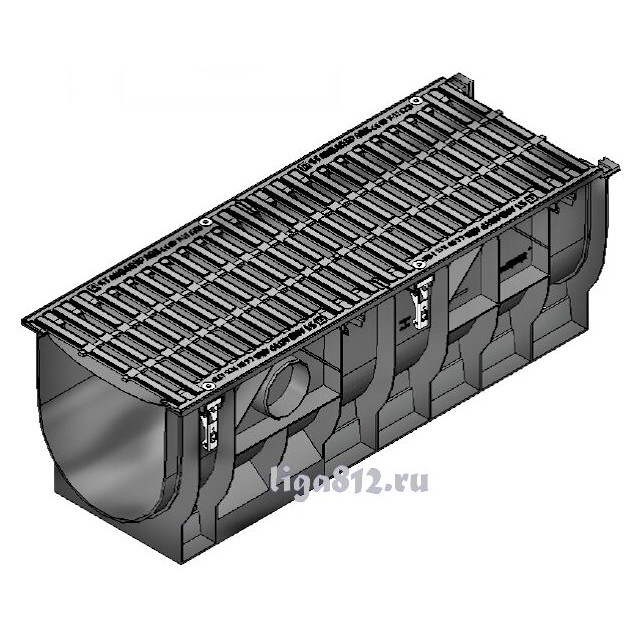

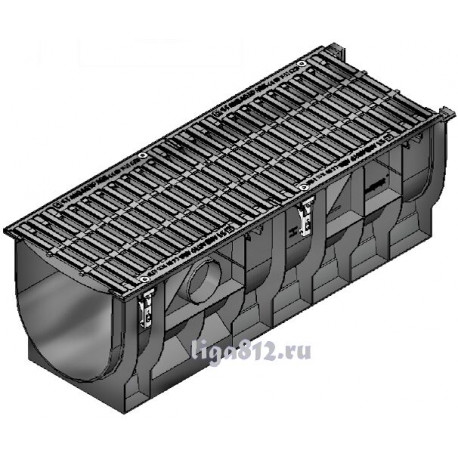

Лоток PolyMax Basic ЛВ-30.39.36-ПП с РВ щель ВЧ кл.C (к-т)

Лоток PolyMax Basic DN300 H357 с решеткой чугунной

Лоток водоотводный PolyMax Basic ЛВ-30.39.36-ПП пластиковый с решеткой щелевой чугунной ВЧ кл. C (комплект) – это модернизированная версия знакомой уже модели с решеткой ячеистой структуры. Допущены некоторые изменения и по высоте канала, теперь его внешний размер составляет 357 мм, а не 387 мм, как часто путается информация в каталогах. Губина заложения таких крупных желобов лишних 3 см, по всей линии водоотвода, может иметь принципиальное значение.

Лоток PolyMax Basic ЛВ-30.39.36-ПП с РВ щель ВЧ кл. С (к-т) обладает весьма приличными показателями пропускной способности при ширине гидравлического сечения 300 мм. Он способен пропускать до 74 литров дождевой и талой воды в секунду с поверхности. Такое значение тестируется при уклоне 0,5% или 5 мм на один метр канала. В конструкции лотка предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубами диаметром Ø110,160 и 200 мм), а также горизонтальный отвод под 110-ую трубу.

Наша компания поставляет сборные конструкции пластиковых лотков в различные регионы страны. Мы предлагаем купить модель серии PolyMax Basic ЛВ-30.39.36-ПП для организации поверхностного водоотвода на территориях с большой площадью водосбора. Оптимально подобранная система в комплекте с чугунными решетками поможет Вам обеспечить надежную стойкость дренажа к механическим нагрузкам.

Комплект поставки

• Пластиковый лоток на базе ЛВ-30.39.38-ПП - 1 шт.

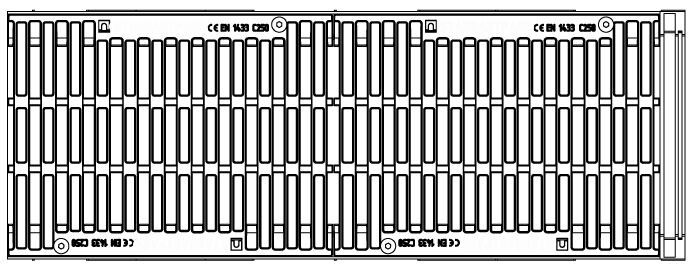

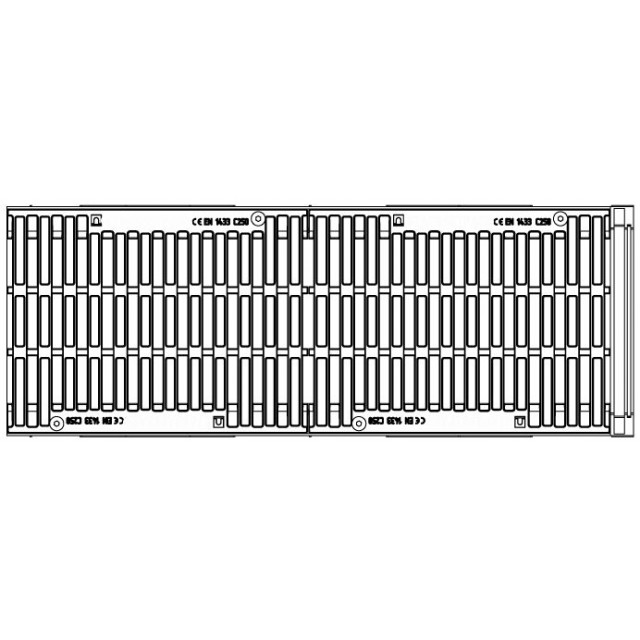

• Решетки из высокопрочного чугуна ВЧ-50 щелевой структуры Basic РВ-30.37.50 (максимально возможные нагрузки EN1433: класс С250) - 2 шт.
• Крепежный комплект (система М10) для фиксации решетки к лотку по периметру (требуется 2 комплекта крепежа на 1 решетку) - 4 шт.

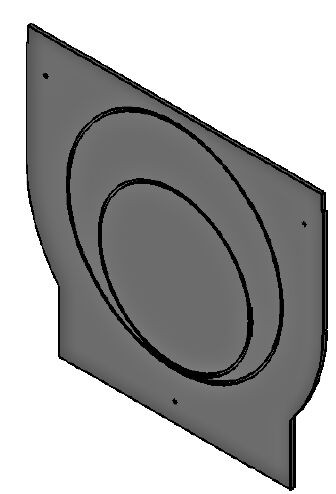

В качестве пескоуловителя в точке сброса к лоткам из пластика PolyMax Basic сечением DN300 может использоваться кубической формы дождеприемник 400х400 мм (арт. 8472). Для того чтобы закрыть вход и выход линии водоотвода, часто устанавливают торцевые заглушки типа ЗЛВ-30.35.39-ПП (арт. 6371).

Некоторые конструктивные особенности лотка

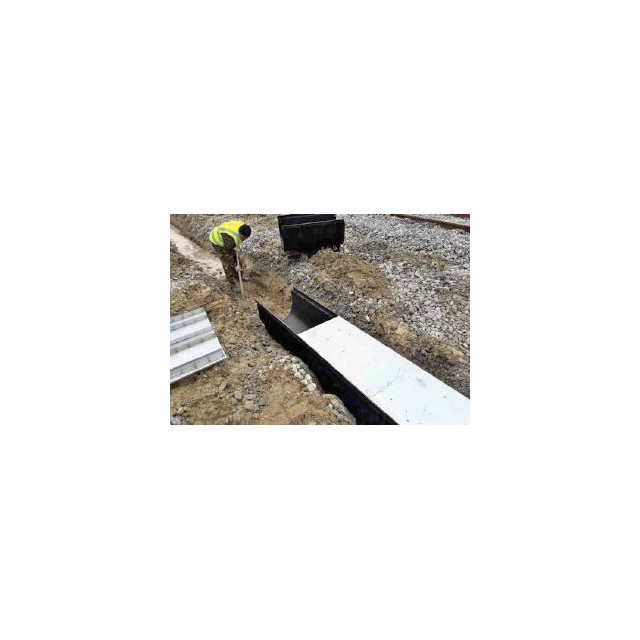

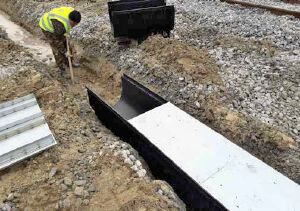

Чугунная щелевая решетка фиксируется к водоотводному лотку с помощью специального стального анкерного крепления. Металлическая шапочка анкера закрывает посадочное место под гайку, тем самым предотвращая от попадания на крепеж монтажного бетона. Для того чтобы во время монтажных работ по омоноличиванию тела пластика и дальнейшей эксплуатации не происходило поперечного или продольного смещения решетки, на лотке предусмотрены установочные пальцы. Вертикальные ребра жёсткости канала по всей длине обеспечивают надежную сцепку с бетоном в части бетонной шубы, это дает возможность отрегулировать направление водоотвода с минимальными отклонениями вектора дренажа.

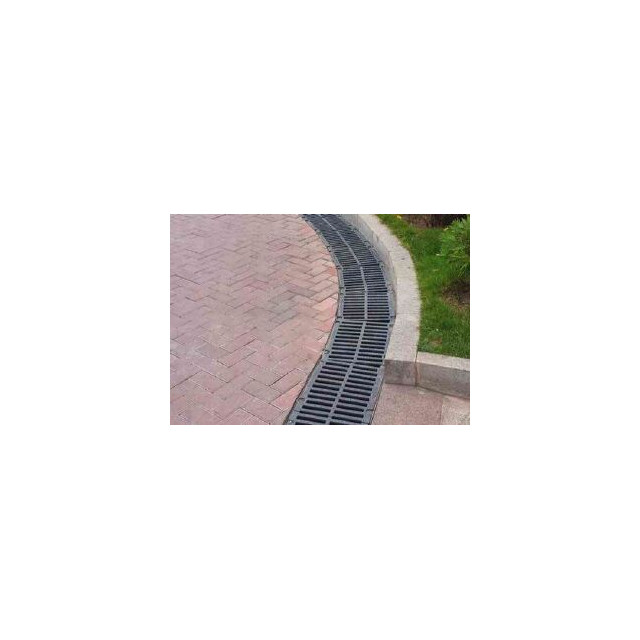

Области применения

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

• Пешеходные зоны, тротуары, скверы, парки.
  Велосипедные дорожки, индивидуальная застройка.
  АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

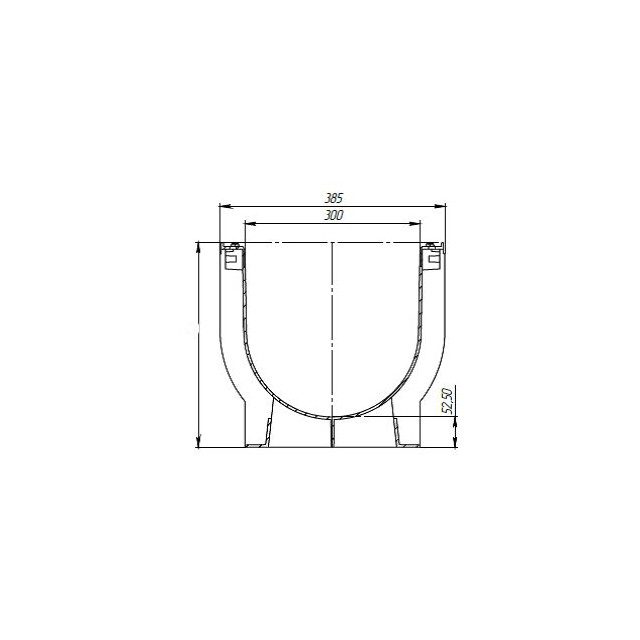

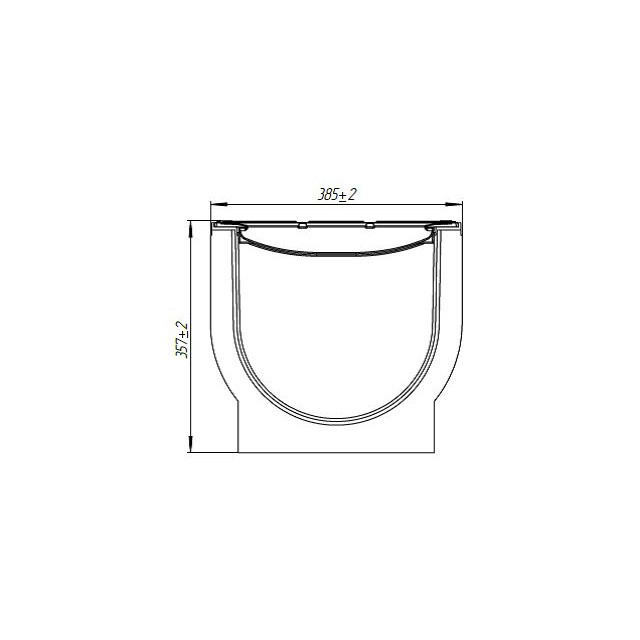

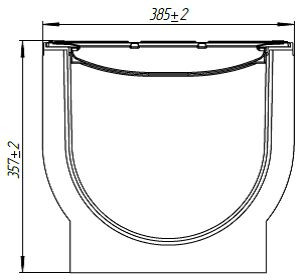

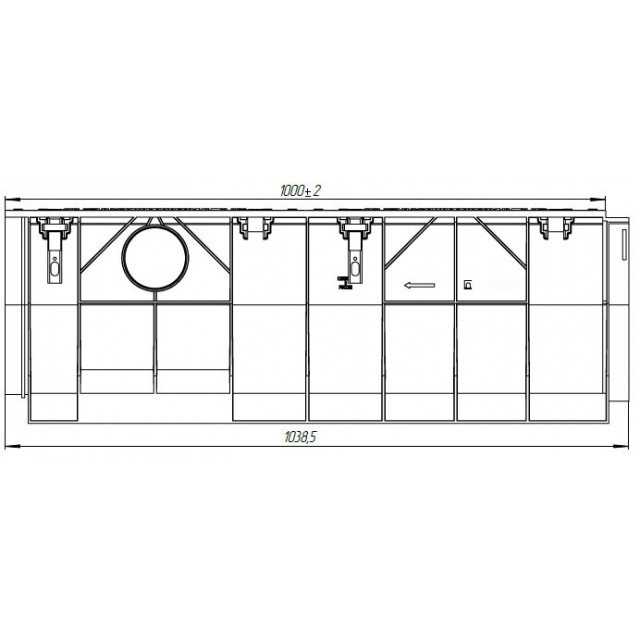

Чертежный вид лотка PolyMax Basic DN300 H357

Схемы построения

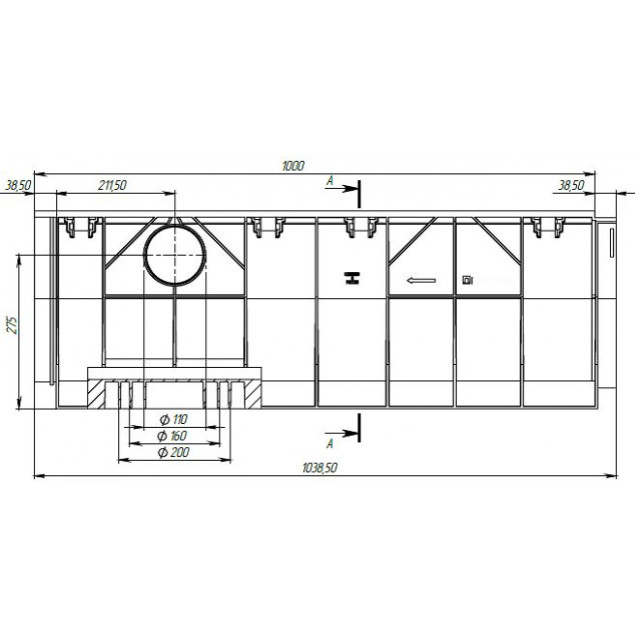

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка PolyMax Basic ЛВ-30.39.38-ПП и труб Ø110, 160 и 200 мм:
