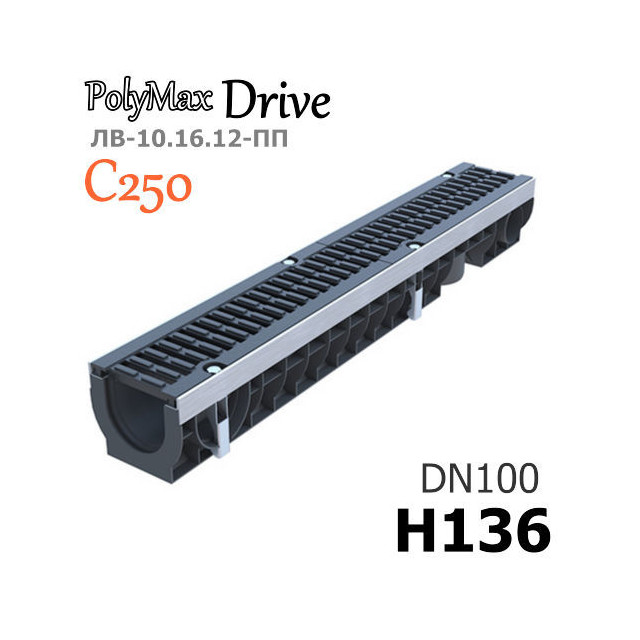

Лоток PolyMax Drive DN100 H136 с решеткой, кл. C

Лоток PolyMax Drive ЛВ-10.16.12-ПП с РВ щель ВЧ кл. C (к-т)

Универсальный по размерам пластиковый усиленный лоток серии PolyMax Drive сечением DN100 (100 мм) с оцинкованными насадками на бортах желоба и укомплектованный чугунными решетками класса С250. Материал лотка - морозостойкий полипропилен. Походное сечение желоба: 93,3 см², пропускная способность: 5,1 литров в секунду при уклоне 0,5%. Удобная габаритная высота канала позволяет решать большинство задач водоотведения, в местах, где нет ограничения по глубине заложения системы.

Лоток PolyMax Drive ЛВ-10.16.12-ПП с РВ щель ВЧ кл.C чаще всего применяется для организации линейного водоотвода в многоуровневых паркингах, в основном по периметру основной стояночной площадки, так как класс нагрузки, всё-таки слабоват для участия на передовой, проезжей части парковки.

Варианты типоразмеров лотков в семействе PolyMax Drive сечением DN100:

В желобе имеется штатный патрубок для вертикального водослива и подключения фасонной частью трубы Ø110 мм. При каскадном построении поверхностного водоотвода удобно использовать переходники с размера на размер. Узел в точке сброса лучше оборудовать с помощью пескоуловителя, который предлагается в 2-х вариантах исполнения – высотой 416 мм и 616 мм. Подключение к песколовкам осуществляется так же через специальные переходники и заглушки.

В проектной документации в названии данного типоразмера комплекта может быть применена маркировка: PolyMax Drive ЛВ-10.16.12-ПП-РВЩ3-D.

Комплект поставки

• Пластиковый лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
• 2-е решетки длиной 0,5 метра из высокопрочного чугуна ВЧ50, имеющие щелевую структуру. Максимально возможные нагрузки на решетку - класс C!
• 4-е крепежных комплекта М10 (болт 10*25 и гайка 10*557) для надежного крепления решетки в лотке по периметру - 2-а комплекта на одну решетку

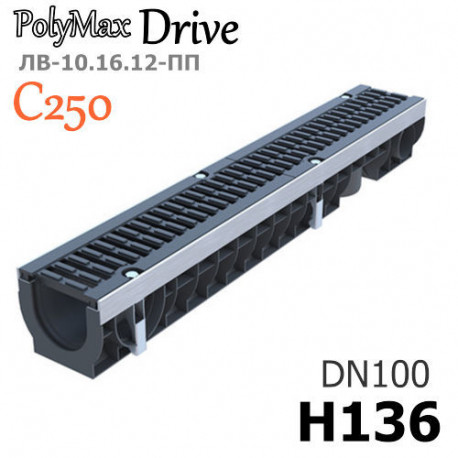

Вид чугунной решетки класса C250 для пластиковых лотков PolyMax Drive:

Области применения

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

• Пешеходные зоны, тротуары, скверы, парки.
  Велосипедные дорожки, индивидуальная застройка.
  АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

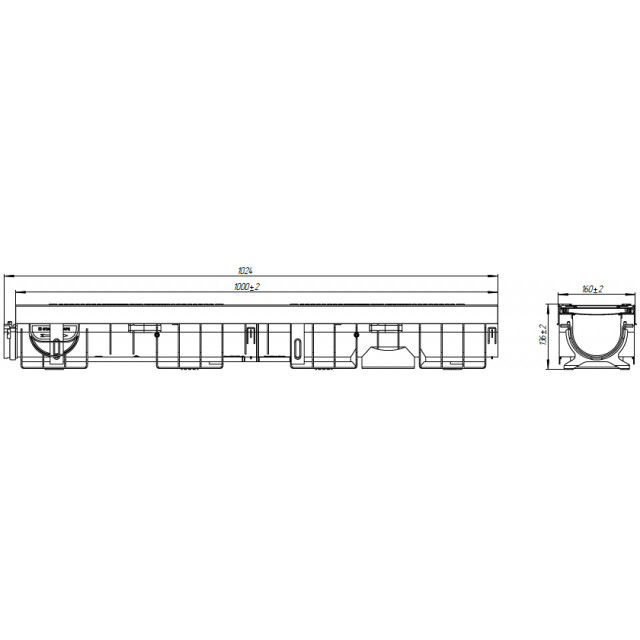

Чертежный вид лотка PolyMax Drive DN100 H136

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка PolyMax Drive DN100 H136 и трубы Ø110 мм:

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскада лотков:
