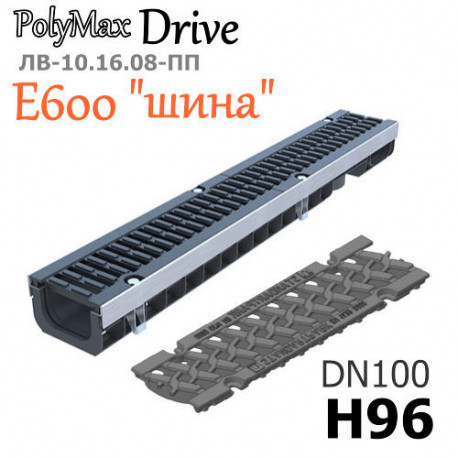

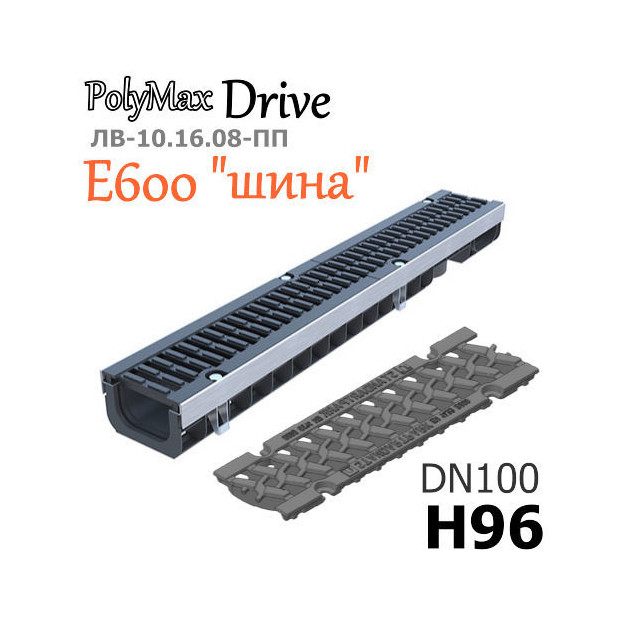

Лоток PolyMax Drive DN100 H96 с решеткой "шина", кл. E

Лоток PolyMax Drive ЛВ-10.16.08-ПП с РВ "шина" ВЧ кл. E (к-т)

Второй по высоте низкопрофильный пластиковый усиленный лоток серии PolyMax Drive сечением DN100 (100 мм) с оцинкованными насадками на бортах желоба и укомплектованный чугунными решетками класса E600. Материал лотка - морозостойкий полипропилен. Походное сечение желоба: 51,1 см², пропускная способность: 2,4 литра в секунду при уклоне 0,5%. Небольшая внешняя высота канала позволяет устанавливать его в местах, где есть ограничения по глубине заложения ливневки, и не хватает пропускной способности 60-ого канала.

Лоток PolyMax Drive ЛВ-10.16.08-ПП с РВ "шина" ВЧ кл. E чаще всего применяется для организации линейного водоотвода в многоуровневых паркингах, в основном на передовой, проезжей части парковки, так как класс нагрузки системы позволяет выдерживать интенсивные механические воздействия на линию водоотвода.

Варианты типоразмеров лотков в семействе PolyMax Drive сечением DN100:

В желобе имеется штатный патрубок для вертикального водослива. Но конструктивно он короткий, поэтому лучше использовать специальный патрубок-переходник для подключения фасонной частью трубы Ø110 мм. При каскадном построении поверхностного водоотвода удобно использовать переходники с размера на размер. Узел в точке сброса лучше оборудовать с помощью пескоуловителя, который предлагается в 2-х вариантах исполнения – высотой 416 мм и 616 мм. Подключение к песколовкам осуществляется так же через специальные переходники и заглушки.

В проектной документации в названии данного типоразмера комплекта может быть применена маркировка: PolyMax Drive ЛВ-10.16.08-ПП-РВ-ВЧ-Ш5.

Комплект поставки

• Пластиковый лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
• 2-е решетки длиной 0,5 метра из высокопрочного чугуна ВЧ50, имеющие щелевую структуру тип "шина". Максимально возможные нагрузки на решетку - класс E!
• 8 крепежных комплектов М10 (болт 10*25 и гайка 10*557) для надежного крепления решетки в лотке по периметру - 4-е комплекта на одну решетку

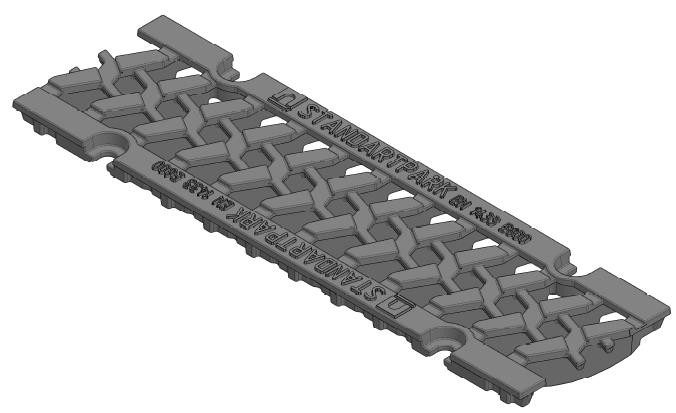

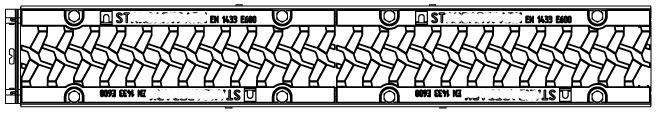

Вид чугунной решетки класса E600 для пластиковых лотков PolyMax Drive:

Области применения

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн/м. кв.

• Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
  Автопредприятия, промышленные зоны, причалы, склады.

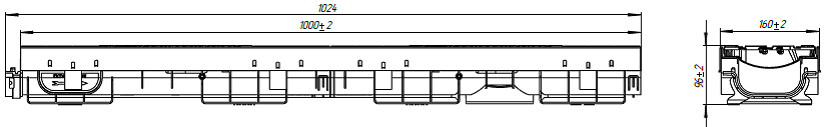

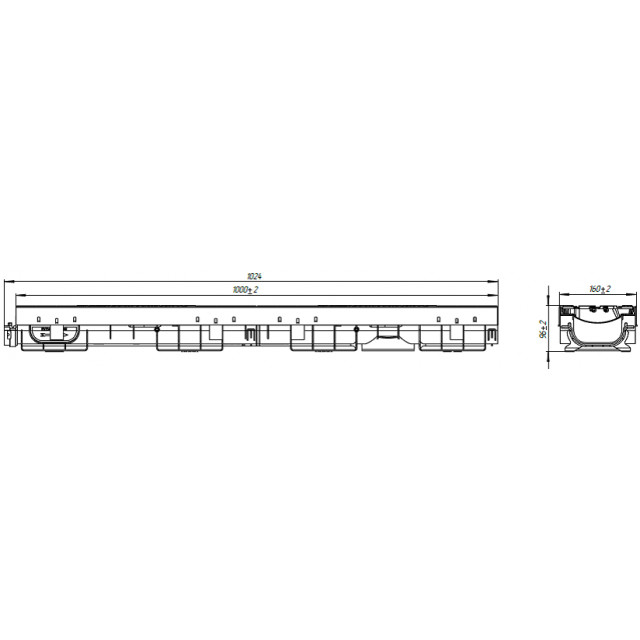

Чертежный вид лотка PolyMax Drive DN100 H96, кл. E

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка PolyMax Drive DN100 H96 и трубы Ø110 мм:

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскада лотков:
