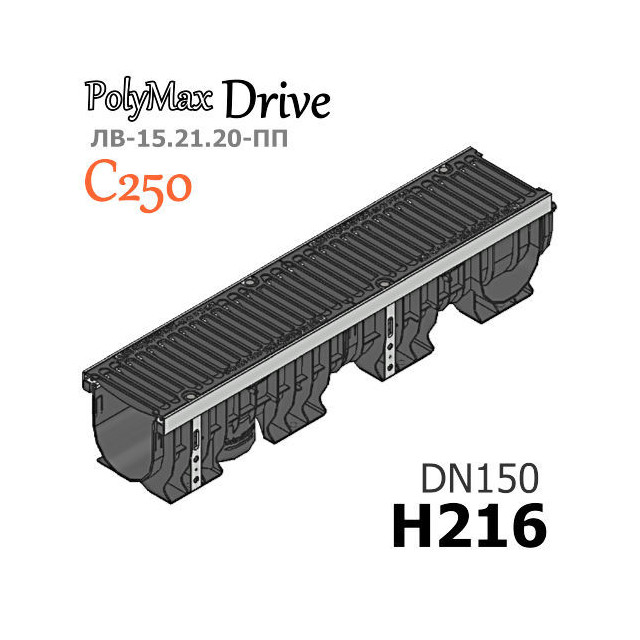

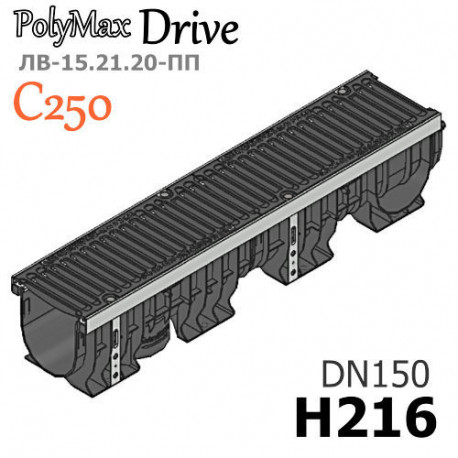

Лоток PolyMax Drive DN150 H216 с решеткой, кл. C

Лоток PolyMax Drive ЛВ-15.21.20-ПП В с РВ щель ВЧ кл. C (к-т)

Единственный представитель и самый высокий пластиковый усиленный лоток серии PolyMax Drive сечением DN150 (150 мм) с оцинкованными насадками на бортах желоба и укомплектованный чугунными решетками класса С250. Материал лотка - морозостойкий полипропилен. Походное сечение желоба: 232 см², пропускная способность: 16,6 литра в секунду при уклоне 0,5%. Уверенные гидравлические характеристики канала хорошо раскрываются на площадях с большой площадью водосбора. Лоток устанавливается в местах, где нет ограничения по глубине заложения системы, применяется, когда не хватает пропускной способности каналов сотого сечения.

Лоток PolyMax Drive ЛВ-15.21.20-ПП с РВ щель ВЧ кл.C чаще всего применяется для организации линейного водоотвода в многоуровневых паркингах, в основном по периметру основной стояночной площадки, так как класс нагрузки, всё-таки слабоват для участия на передовой, проезжей части парковки.

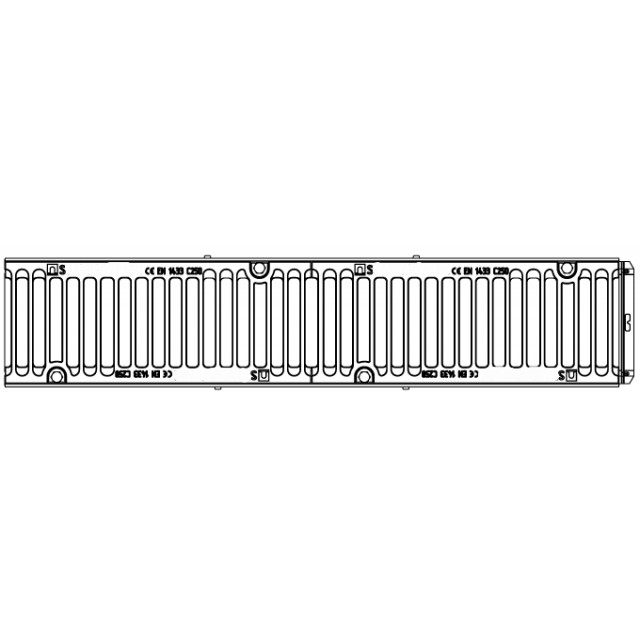

Вид чугунной решетки класса C250 для пластиковых лотков PolyMax Drive DN150:

В желобе имеется штатный патрубок для вертикального водослива и подключения фасонной частью трубы Ø110 мм и 160 мм. При каскадном построении поверхностного водоотвода удобно использовать переходники с размера на размер. Узел в точке сброса лучше оборудовать с помощью пескоуловителя, который предлагается в сечении D200 с высотой 616 мм. Подключение к песколовкам осуществляется так же через штатные трафареты.

В проектной документации в названии данного типоразмера комплекта может быть применена маркировка: PolyMax Drive ЛВ-15.21.20-ПП-РВ-ВЧ-Щ3-D.

Комплект поставки

• Пластиковый лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
• 2-е решетки длиной 0,5 метра из высокопрочного чугуна ВЧ50, имеющие щелевую структуру. Максимально возможные нагрузки на решетку - класс C!
• 4-е крепежных комплекта М10 (болт 10*25 и гайка 10*557) для надежного крепления решетки в лотке по периметру - 2-а комплекта на одну решетку

Области применения

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн/м. кв.

• Пешеходные зоны, тротуары, скверы, парки.
  Велосипедные дорожки, индивидуальная застройка.
  АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

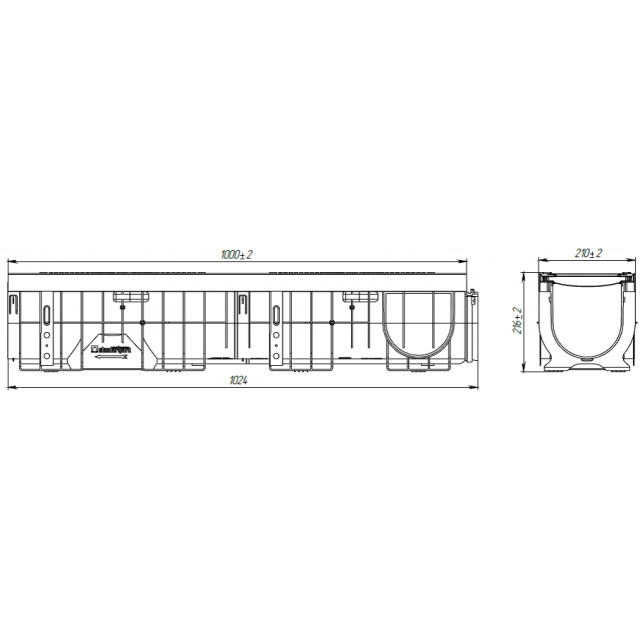

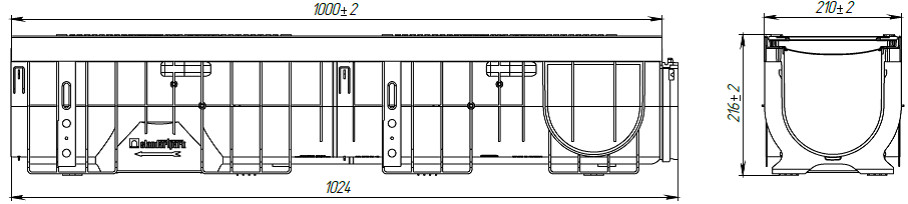

Чертеж лотка PolyMax Drive DN150 H216, кл. C

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка PolyMax Drive DN150 H216 и трубы Ø110 или 160 мм:

Сброс воды через пескоуловитель. Подключается 110-ая, 160-ая труба или 200-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскада лотков:
