Лоток PolyMax Drive DN200 H97 с решеткой, кл. C

Лоток PolyMax Drive ЛВ-20.26.08-ПП с РВ щель ВЧ кл. C (к-т)

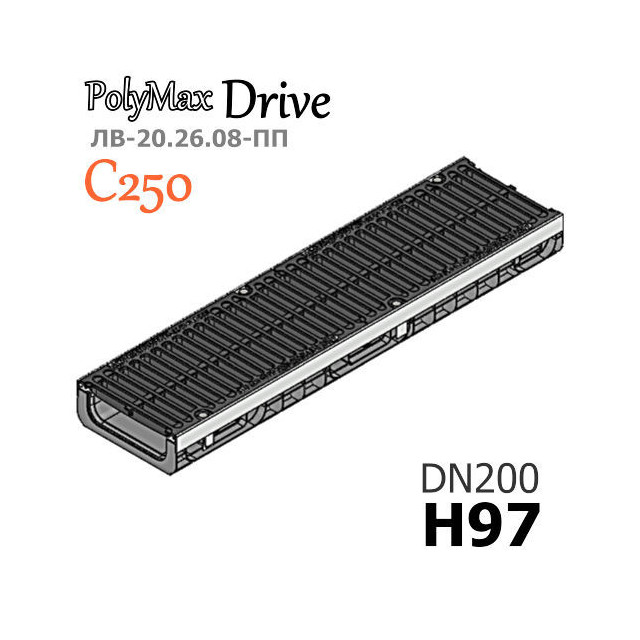

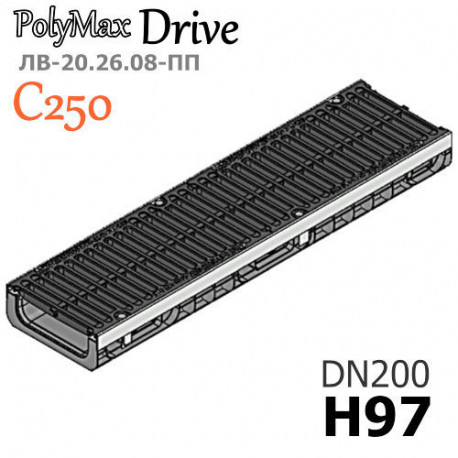

Открывает 200-ую серию - пластиковый усиленный лоток PolyMax Drive сечением DN200 (200 мм) с оцинкованными насадками на бортах желоба и укомплектованный чугунными решетками класса С250. Материал лотка - морозостойкий полипропилен. Походное сечение желоба: 137,2 см², пропускная способность: 8,9 литра в секунду при уклоне 0,5%. Уверенные гидравлические характеристики канала хорошо раскрываются на площадях с большой площадью водосбора. Лоток устанавливается в местах, где есть ограничения по глубине заложения системы, применяется, когда не хватает пропускной способности 150-ой серии.

Лоток PolyMax Drive ЛВ-20.26.08-ПП с РВ щель ВЧ кл.C чаще всего применяется для организации линейного водоотвода в многоуровневых паркингах, в основном по периметру основной стояночной площадки, так как класс нагрузки, всё-таки слабоват для участия на передовой, проезжей части парковки.

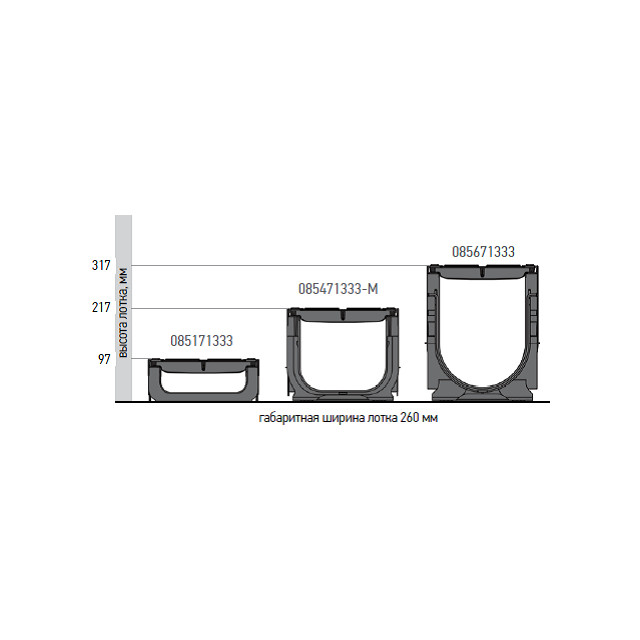

Варианты типоразмеров лотков в семействе PolyMax Drive сечением DN200:

В желобе имеется штатный патрубок для вертикального водослива и подключения фасонной частью трубы Ø110 и 160 мм. При каскадном построении поверхностного водоотвода устанавливается первыв в линейке. Узел в точке сброса лучше оборудовать с помощью пескоуловителя, который предлагается в с высотой 616 мм. Подключение к песколовкам осуществляется так же через штатные трафареты.

В проектной документации в названии данного типоразмера комплекта может быть применена маркировка: PolyMax Drive ЛВ-20.26.08-ПП-РВ-ВЧ-Щ3-D.

Комплект поставки

• Пластиковый лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
• 2-е решетки длиной 0,5 метра из высокопрочного чугуна ВЧ50, имеющие щелевую структуру. Максимально возможные нагрузки на решетку - класс C!
• 4-е крепежных комплекта М10 (болт 10*25 и гайка 10*557) для надежного крепления решетки в лотке по периметру - 2-а комплекта на одну решетку

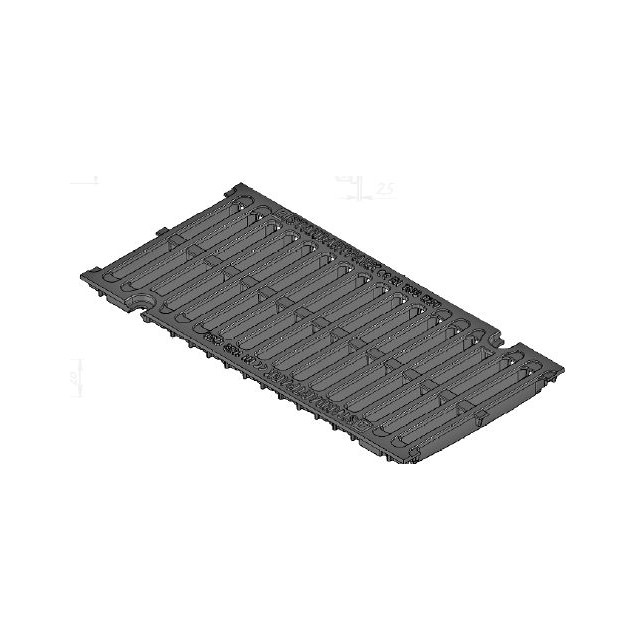

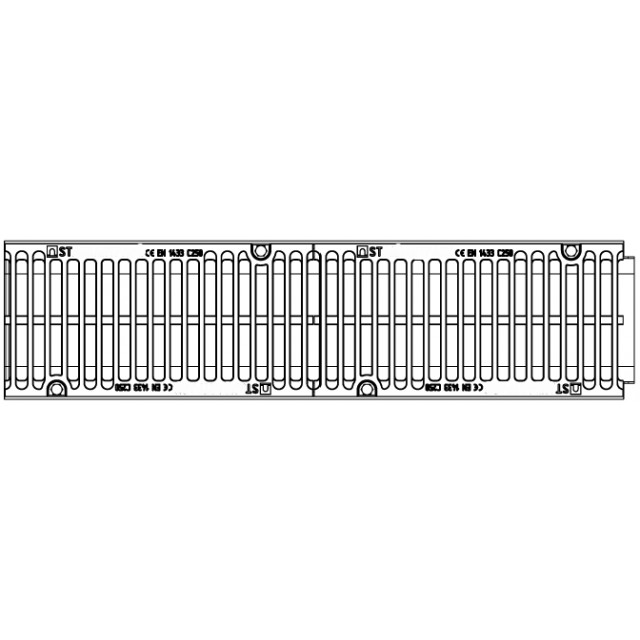

Вид чугунной решетки класса C250 для пластиковых лотков PolyMax Drive:

Области применения

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

• Пешеходные зоны, тротуары, скверы, парки.
  Велосипедные дорожки, индивидуальная застройка.
  АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

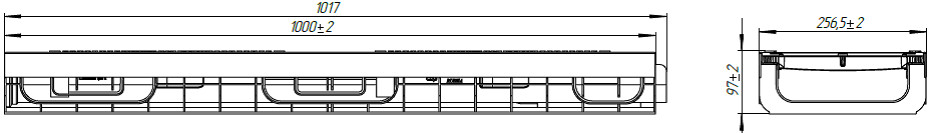

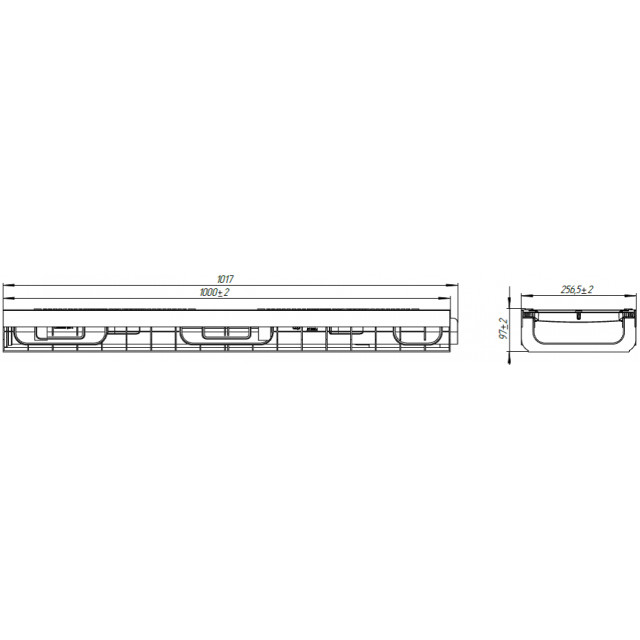

Чертежный вид лотка PolyMax Drive DN200 H97

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка PolyMax Drive DN200 H97 и трубы Ø110 и 160 мм:

Сброс воды через пескоуловитель. Подключается 110,160 или 200-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскада лотков:
