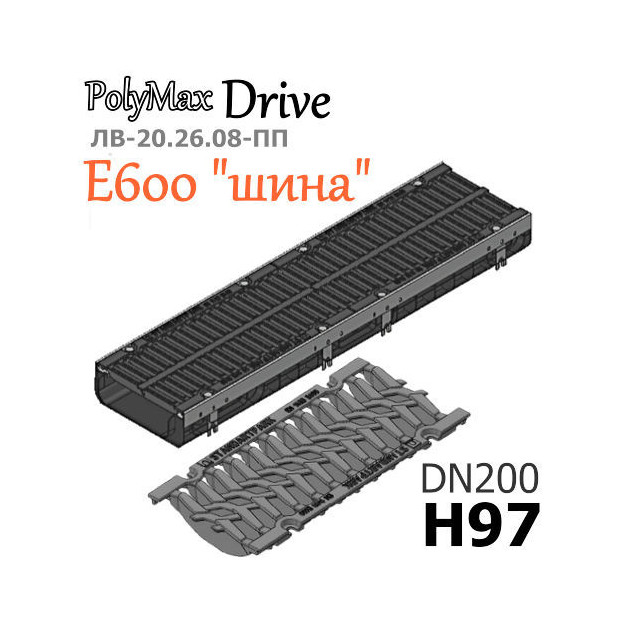

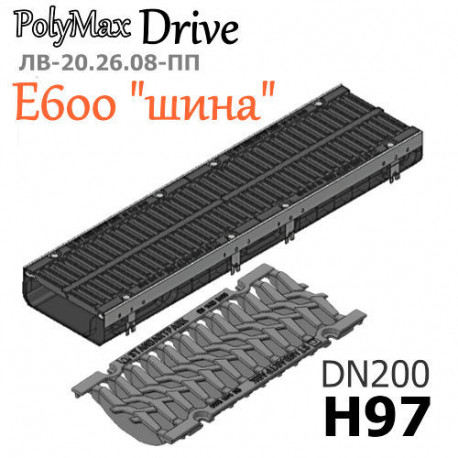

Лоток PolyMax Drive DN200 H97 с решеткой "шина", кл. E

Лоток PolyMax Drive ЛВ-20.26.08-ПП с РВ "шина" ВЧ кл. E (к-т)

Максимальную версию комплектации представляет модель мелкосидящего усиленного лотка серии PolyMax Drive сечением DN200 (200 мм) с оцинкованными насадками на бортах желоба и укомплектованный чугунными решетками класса E600. Материал лотка - морозостойкий полипропилен. Походное сечение желоба: 137,2 см², пропускная способность: 8,9 литра в секунду при уклоне 0,5%. Малая высота лотка позволяет устанавливать его в местах с ограничением по глубине заложения, с небольшой площадью водосбора.

Лоток PolyMax Drive ЛВ-20.26.08-ПП с РВ "шина" ВЧ кл. E чаще всего применяется для организации линейного водоотвода в многоуровневых паркингах, АЗС или промзонах, в основном на передовой, проезжей части парковки, так как класс нагрузки системы позволяет выдерживать интенсивные механические воздействия на линию водоотвода.

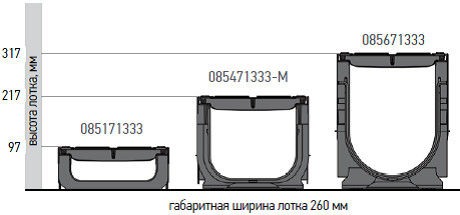

Варианты типоразмеров лотков в семействе PolyMax Drive сечением DN200:

В желобе имеется штатный патрубок для вертикального водослива. Но конструктивно он короткий, поэтому лучше использовать специальный патрубок-переходник для подключения фасонной частью трубы Ø110 и 160 мм. При каскадном построении поверхностного водоотвода устанавливается первыв в линейке. Узел в точке сброса лучше оборудовать с помощью пескоуловителя, который предлагается в с высотой 616 мм. Подключение к песколовкам осуществляется так же через штатные трафареты.

В проектной документации в названии данного типоразмера комплекта может быть применена маркировка: PolyMax Drive ЛВ-20.26.08-ПП-ВЧ-Щ5.

Комплект поставки

• Пластиковый лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
• 2-е решетки длиной 0,5 метра из высокопрочного чугуна ВЧ50, имеющие щелевую структуру тип "шина". Максимально возможные нагрузки на решетку - класс E!
• 8 крепежных комплектов М10 (болт 10*25 и гайка 10*557) для надежного крепления решетки в лотке по периметру - 4-е комплекта на одну решетку

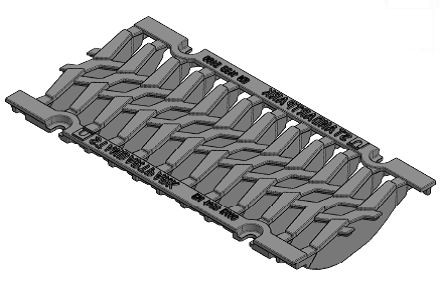

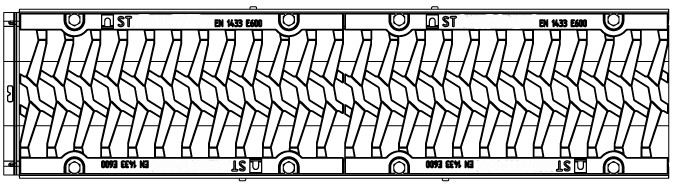

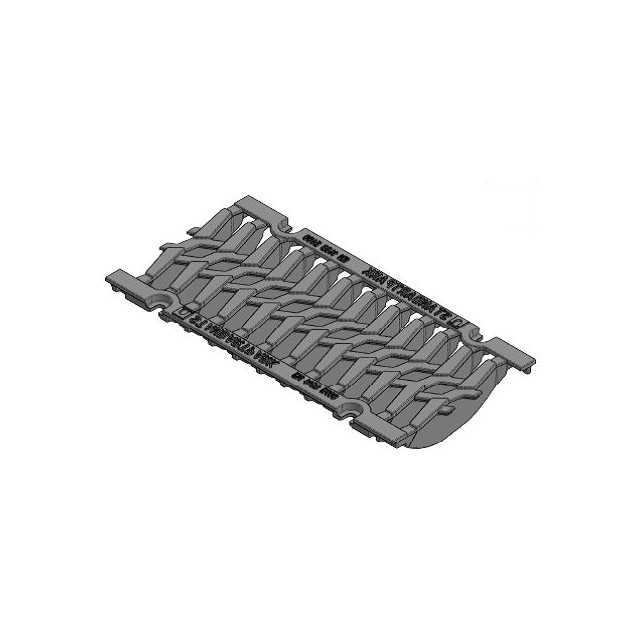

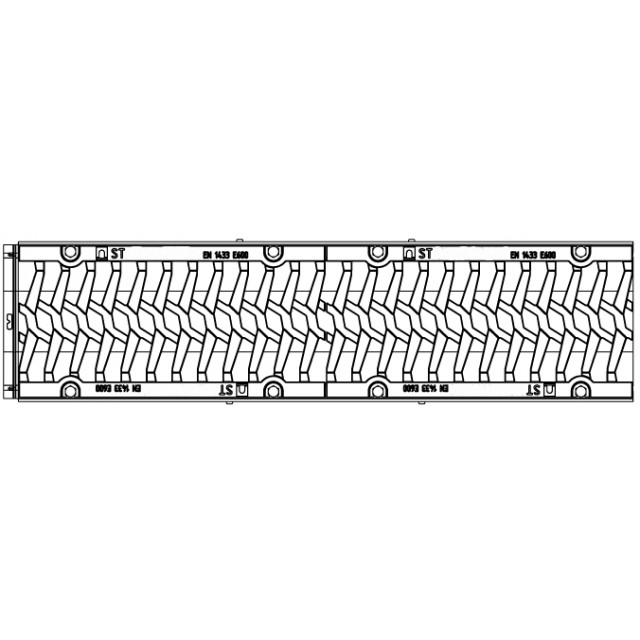

Вид чугунной решетки класса E600 для пластиковых лотков PolyMax Drive:

Области применения

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн/м. кв.

• Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
  Автопредприятия, промышленные зоны, причалы, склады.

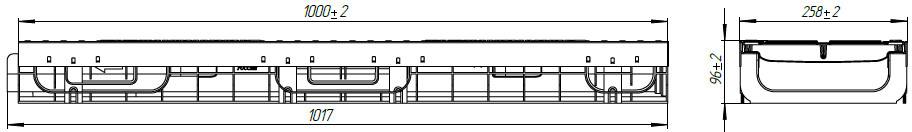

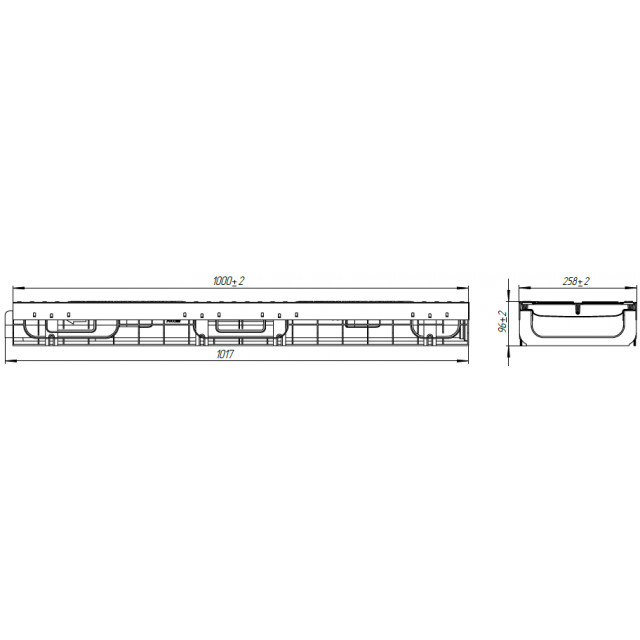

Чертежный вид лотка PolyMax Drive DN200 H97, кл. E

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка PolyMax Drive DN200 H97 и трубы Ø110 или 160 мм:

Сброс воды через пескоуловитель. Подключается 110,160 или 200-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскада лотков:
