Лоток водоотводный PolyMax ЛВ-30.39.38 пластиковый с решеткой чугунной, кл. E600
> Водоотвод>Пластиковые лотки>PolyMax>Лоток PolyMax DN300 H380 с чугунной решеткой, кл. E

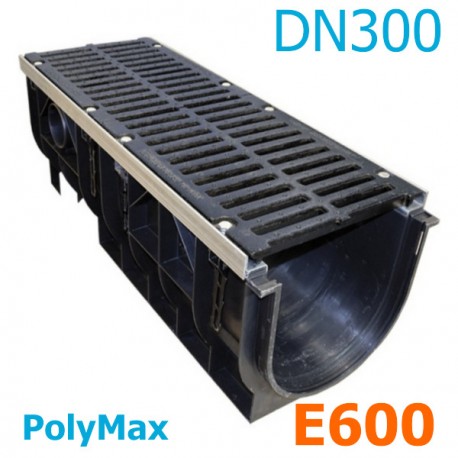

Лоток водоотводный PolyMax ЛВ-30.39.38-ПП пластиковый с решеткой щелевой чугунной ВЧ кл. E Увеличить

Лоток PolyMax DN300 H380 с чугунной решеткой, кл. E

Лоток водоотводный PolyMax ЛВ-30.39.38-ПП пластиковый с решеткой щелевой чугунной ВЧ кл. E (комплект) 08700

  • Размеры (ДхШхВ), мм: 1000x385x375
  • Сечение: DN300
  • Класс нагрузки: E600 (до 40 тонн)
  • Вес в сборе: 47,0 кг.
  • Артикул: 08700
  • Поставляется в комплекте с чугунными решетками ВЧ50!

Цена указана за комплект.

Подробнее

75 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

23 440,00 руб

Характеристики

Название в проекты Лоток водоотводный PolyMax ЛВ-30.39.38-ПП пластиковый с решеткой щелевой чугунной ВЧ кл. E (комплект) 08700
Материал Высокопрочный пластик
Класс нагрузки А-E (до 60 тонн)
Размеры (ДхШхВ), мм 1000х385х375
Гидравлическое сечение Ширина DN300 (300 мм), высота 305 мм.
Вес, кг 47,0
Артикул 08702
Проходное сечение 675,9 см²
Пропускная способность 73,6 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Промзоны высокой интенсивности, склады, порты, транспортные терминалы, магистрали...
Особенности В комплекте: 1 лоток пластиковый, 2 решетки из чугуна ВЧ 50, усиленные планки, 8 винтов.
Примечание Лотки PolyMax DN300 отпускаются только в комплекте с чугунными решетками, классом нагрузки D400 или E600!

Подробнее

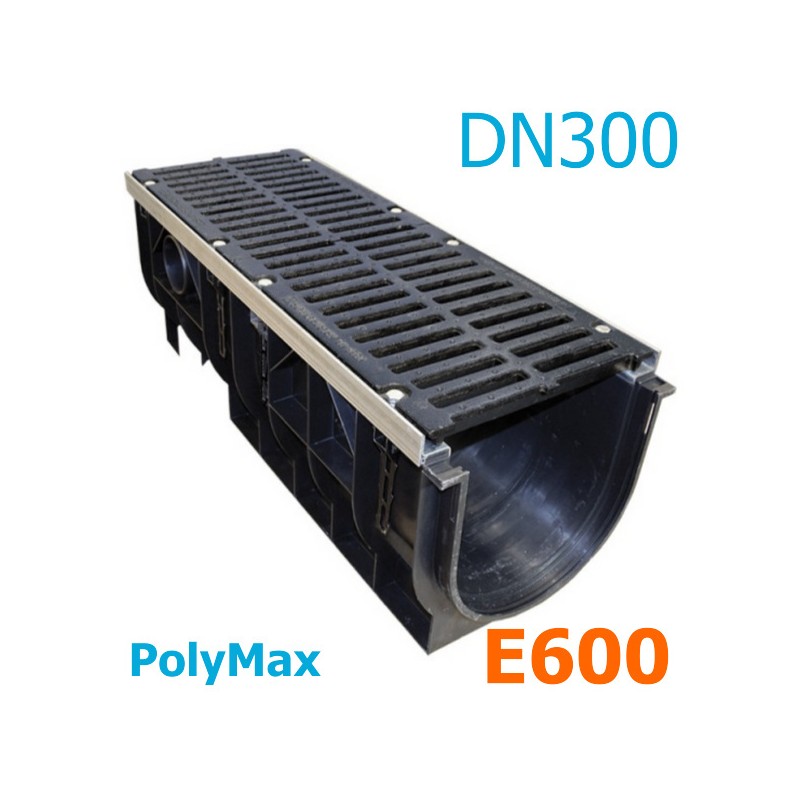

Лоток PolyMax DN300 H380 (E600)

Лоток водоотводный пластиковый PolyMax DN300 с чугунной решеткой кл. E (комплект), с усиливающими насадками, впрессованными в тело канала из морозостойкого пластика, который устойчив к колебаниям температур при повышенных динамических или статических нагрузках. Имеет ширину гидравлического сечения 300 мм (DN300) и высоту 380 мм (H380), применяется для промышленных зон с высокой интенсивностью движения, портов, складов, транспортных терминалов и магистралей. В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой Ø110, 160 и 200 мм), а также горизонтальный отвод под 110-ую трубку.

Примечание для лотков PolyMaxЛотки PolyMax DN300 отпускаются только в комплекте с чугунными решетками, классом нагрузки D400 или E600!

Лоток водоотводный PolyMax ЛВ-30.39.38 пластиковый, кл. DPolyMax - водоотводные лотки для серьезной работыЛоток водоотводный PolyMax ЛВ-30.39.38 пластиковый, кл. E

Комплектация PolyMax DN300 H380 (E600)

Лоток водоотводный PolyMax ЛВ-30.39.38-ПП пластиковый с решеткой щелевой чугунной поставляется в сборе с чугунными решетками. В комплекте: 1 лоток пластиковый, 2-е решетки (щелевые) из чугуна ВЧ 50 (кл. E600), усиленные стальные оцинкованные насадки (2 шт.*1000 мм), накладные армирующие анкера (по количеству крепежа), 8 винтов для крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Название в линейке типоразмеров

Название с 2014 года:
Лоток водоотводный PolyMax ЛВ-30.39.38-ПП пластиковый с решеткой щелевой чугунной ВЧ кл. E (комплект) 08700

Название в проектах до 2014 года:
Комплект: лоток водоотводный Maxi ЛВ-30.39.38 пластиковый с решеткой водоприемной ВЧ50, кл. E (арт. 08700)

Области применения

Класс A15Класс B125Класс C250Класс D400Класс E600
Класс A15 (15 kN) - E600 (600 kN) до 60 тонн
обочины дорог, АЗС, автомойки, гаражи;
автопредприятия, транспортные терминалы, промзоны;
доки, склады, дороги с высокой интенсивностью движения.

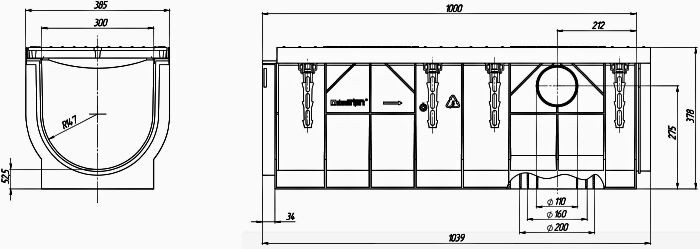

Чертежный вид лотка PolyMax ЛВ-30.39.38-ПП

Лоток водоотводный PolyMax ЛВ-30.39.38-ПП пластиковый с решеткой щелевой чугунной ВЧ кл. E

Схема построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка PolyMax ЛВ-30.39.38-ПП и трубы Ø110, 160 или 200 мм:

Схема построения PolyMax DN200 H230

Пескоуловитель для лотков PolyMax DN300В качестве пескоуловителя к лоткам из пластика PolyMax с сечением DN300 может использоваться дождеприемник 400х400 мм (арт. 8472).

Нужно уменьшить нагрузку до D400 (40 тонн)?

D400 (до 40 тонн)
E600 (до 60 тонн)

Гидравлические характеристики

Лоток водоотводный PolyMax ЛВ-30.39.38-ПП пластиковый Проходное сечение, см² Пропускная способность, л/сек
675,9 73,6

Цена на лоток водоотводный PolyMax ЛВ-30.39.38-ПП пластиковый указана рекомендованная розничная, с учетом НДС.

Купить комплект (лоток водоотводный Maxi ЛВ-30.39.38 пластиковый с решеткой водоприемной ВЧ-50, кл. E) по выгодно-низкой цене Вы можете в компании производителей и поставщиков «Лига 812». Мы поставляем усиленные системы пластиковых дренажных лотков во все регионы нашей страны!
