ЛВП Profi DN300 H425 A15 комплект с решеткой

Представленный водоотводный лоток системы Profi Plastik для отвода воды хорошо переносит перепады температур, в рабочем диапазоне от -40ºC до +95ºC. Такими характеристиками может похвастаться разве что полимербетонный канал на основе сложномолекулярных соединений и дорогостоящих рецептур. Качественная сборка представленной модели выше всяких похвал, что подтверждается многолетними испытаниями на строительстве дорожных покрытий с применением лотков из морозостойкого пластика для обустройства линейного дренажа поверхностного типа. Конструкции пригодны для эксплуатации в зонах ограниченных классом нагрузки на дорожный пирог - A15.

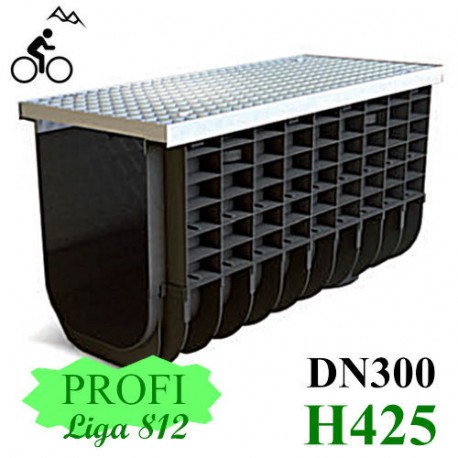

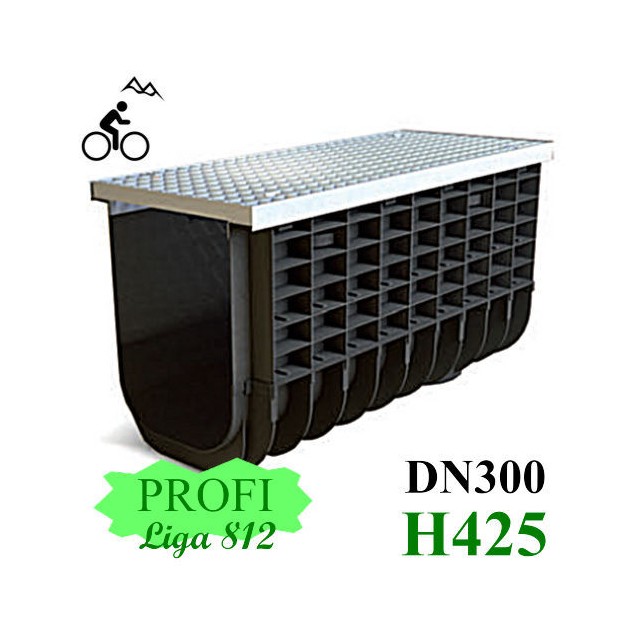

Лоток ЛВП Profi Plastik DN300 H425 A15 с решеткой

Пластиковый ливневый лоток ЛВП Profi Plastik DN300 H425 A15 поставляется в комплекте со стальной оцинкованной решеткой ячеистой структуры, которая является частным случаем прессованного настила. Выполненная из низкоуглеродистой стали и покрытая горячим цинком решетка способна сохранять первоначальный вид более продолжительное время, а ячеистая структура способствует увеличению коэффициента водопоглощения такого покрытия. Размер ячейки 33х33 мм.

В сборочную единицу входят две усиливающие стальные оцинкованные насадки длиной 1 метр каждая, расположенные в верхней части бортов желоба. Эти элементы работают в качестве буферной прокладки между лотком и решеткой, а также защищают от механических повреждений и истирания стенки канала на уровне дорожного полотна. В комплекте поставки прилагаются специальные фиксаторы для надежного крепления решетки к корпусу лотка по периметру (4 шт).

Переходя к нижней части лотка ЛВП Profi Plastik DN300 H425 A15, мы увидим штатные трафаретные фланцы для подключения желоба к трубам канализации диаметром 160, 200, 260 мм. Таким образом, осуществляется вертикальный водослив в точке сброса. Торцевые части дренажного канала закрываются универсальными заглушками, с единым признаком вход-выход, на плоскости которых намечены трафаретные диаметры для горизонтального соединения линии с 200-ми и 260-ми трубами.

При каскадной компоновке водоотвода, когда необходим условный уклон, лоток может быть задействован третьим в линии построения. Всего в серии Profi А15 шириной гидравлического сечения 300 мм насчитывается 5-ть типоразмеров с высотами: 325, 375, 425, 475, 525 мм.

Сглаженное U-образное сечение и идеально ровные поверхности лотка не позволяют скопиться застоявшейся грязи и мусору в период простоя каналов без воды. Пропускная способность канала отмечена показателем 120,3 литра воды в секунду при уклоне 0,5% или 5 мм на 1 пог. метр линии водоотвода.

Область применения

Класс A15 (15 kN) - до 1,5 тонн/метр квадратный

• Пешеходные зоны, тротуары, скверы, парки.
  Велосипедные дорожки, благоустройство дворов.
  Приусадебные участки, индивидуальная застройка.

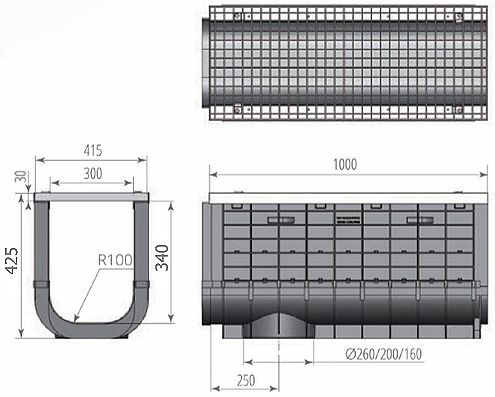

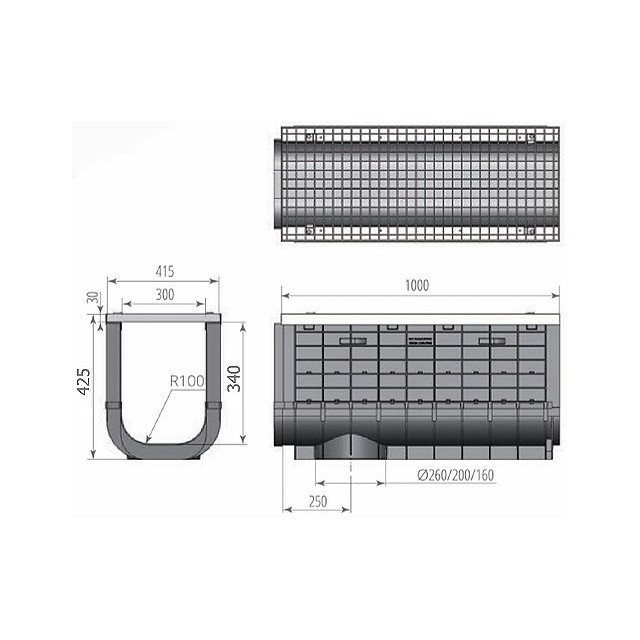

Чертежный вид
