Profi Plastik DN200 с надстройкой - водоотводный лоток с решетками
> Водоотвод>Пластиковые лотки>Profi Plastik>Profi Plastik DN200 с надстройкой

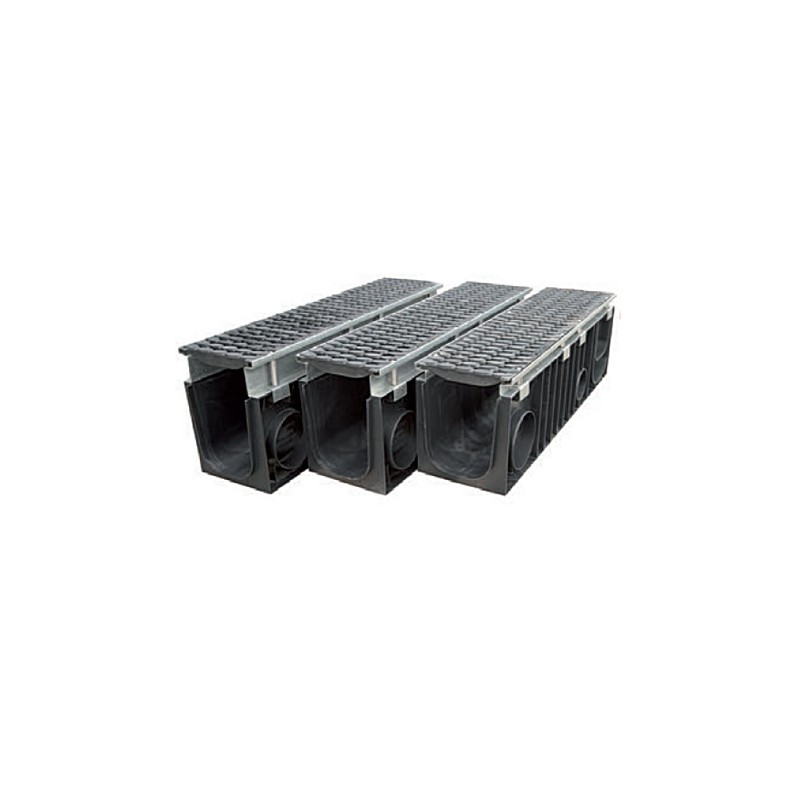

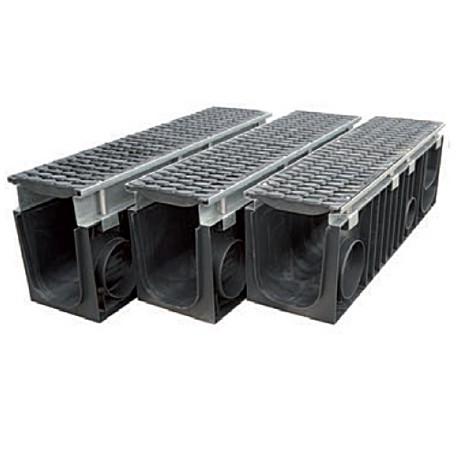

Profi Plastik DN200 H322 с надстройкой Увеличить

Profi Plastik DN200 с надстройкой

Profi Plastik DN200 - пластиковые водоотводные лотки с надстройкой в сборе

  • Размеры (ДхШхВ), мм: 1000х264х322-397;
  • Сечение: DN200;
  • Класс нагрузки: А15-E600 (до 60 тонн);
  • Вес в сборе: 27,0-31,0 кг.;
  • Артикул: 1203, 1204, 1205, 1206;
  • Поставляются в комплекте с чугунными решетками!

Цена указана за комплект.

Подробнее

45 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

7 645,00 руб

Характеристики

Название в проекты Лоток водоотводный PROFI PLASTIK DN200 с надстройкой
Материал Высокопрочный пластик
Класс нагрузки А15 - E600 (до 60 тонн)
Размеры (ДхШхВ), мм 1000х264х322, 347, 372, 397
Гидравлическое сечение Ширина DN 200 (200 мм), высота 289, 314, 339, 364
Вес, кг 28,0 - 31,0
Артикул 1203, 1204, 1205, 1206
Пропускная способность от 45 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Промзоны высокой интенсивности, склады, порты, транспортные терминалы...
Особенности Поставляются в комплекте с чугунными решетками. Рассчитаны на нагрузку до класса Е600 (60 тонн)
Примечание В комплекте: 1 лоток пластиковый, 2 решетки из чугуна ВЧ 50, усиленные планки, 8 винтов., элементы надстройки из оцинкованной стали

Подробнее

Лотки PROFI PLASTIK DN200 с надстройкой

Водоотводные пластиковые лотки Profi Plastik с шириной гидравлического сечения 200 мм. (DN200) созданы для эксплуатации в различных суровых условиях с максимальной нагрузкой E600 (до 60 тонн), а также территорий с большой площадью водосбора. Износостойкий гладкий пластик, дополнительные ребра жесткости, усиливающие стальные насадки и решетки из высокопрочного чугуна обеспечат бесперебойный водоотвод в организованной ливневой канализации.

В ассортименте дренажных лотков Profi Plastik DN200 насчитывается семь типоразмеров с шириной каналов 264 мм. и с диапазоном высоты от 117 мм. до 397 мм. Возможна каскадная компоновка с другими типоразмерами в серии DN200. Большая высота лотков позволяет использовать их для линейного водоотвода пешеходных и проезжих территорий с повышенной площадью водосбора. Применяются для промышленных зон с высокой интенсивностью движения, портов, складов и транспортных терминалов.

В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой 110-ого и 160-ого диаметра), а также боковые горизонтальные отводы под трубку Ø110 и 160 мм.

Пластиковые лотки Profi Plastik отпускаются только в комплекте с чугунными решетками кл. E600

Комплектация

Водоотводные пластиковые лотки Profi Plastik поставляются в сборе с решетками типа «Косичка» из высокопрочного чугуна (ВЧ50). В комплект входит: Чугунная решетка (2 шт.*500 мм.); Усиливающая стальная оцинкованная накладка (2 шт*1000 мм.); Крепление – крепежные винты (8 шт. на канал).

История названия типоразмера

Название в проектах до 2015 года:
Лоток водоотводный Profi Plastik DN200 с надстройкой

Запланированное название в 2015 году:
Лоток водоотводный пластиковый ЛВП Profi DN200 с надстройкой E600 комплект

Области применения

Класс A15Класс B125Класс C250Класс D400Класс E600
Класс A15 (15 kN) - E600 (600 kN) до 60 тонн
обочины дорог, АЗС, автомойки, гаражи;
автопредприятия, транспортные терминалы, промзоны;
доки, склады, дороги с высокой интенсивностью движения.

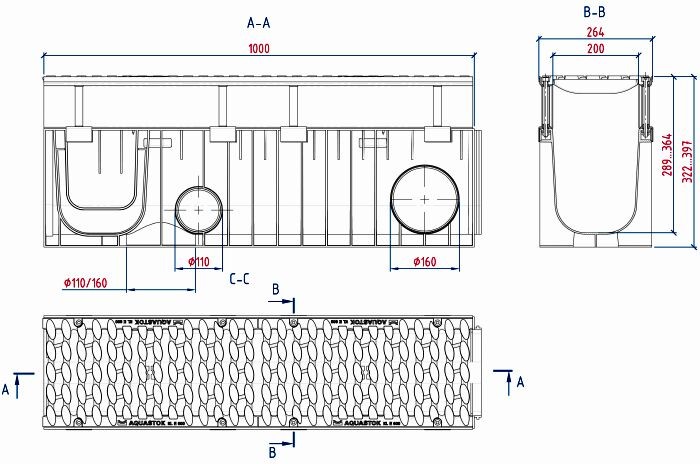

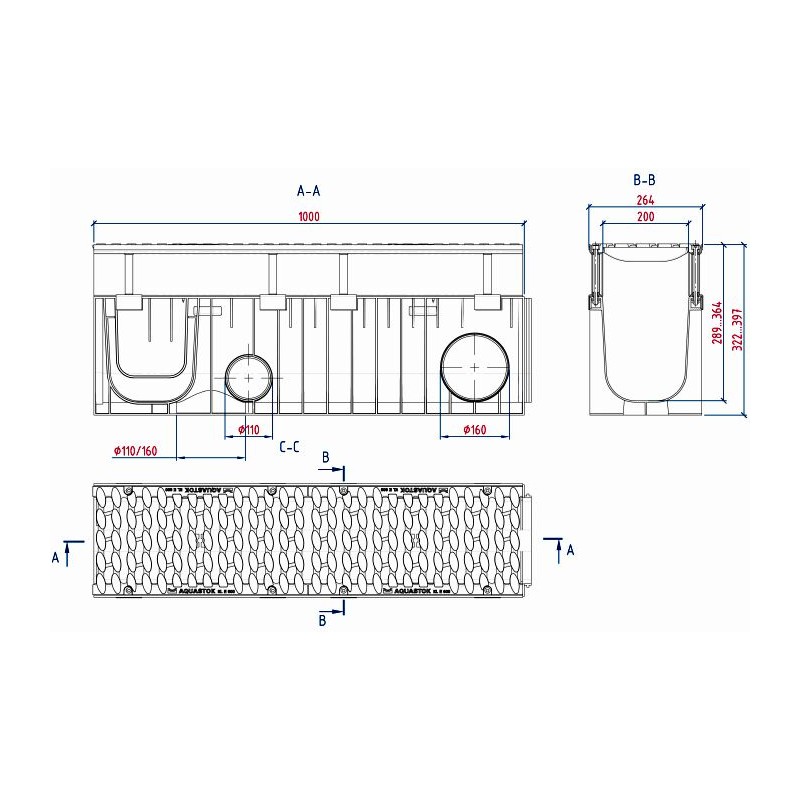

Чертежный вид лотков Profi Plastik DN200 с надстройкой

Чертежный вид лотка Profi Plastik DN200 с надстройкой

Схемы построения

Точки входа для углового соединения лотков ЛВП Profi DN200 с надстройкой E600 комплект - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения лотков ЛВП Profi DN200 H202 E600

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотков Profi Plastik DN200 с надстройкой и трубы Ø110 и 160 мм:

Схема построения лотка Profi Plastik DN200 с надстройкой

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

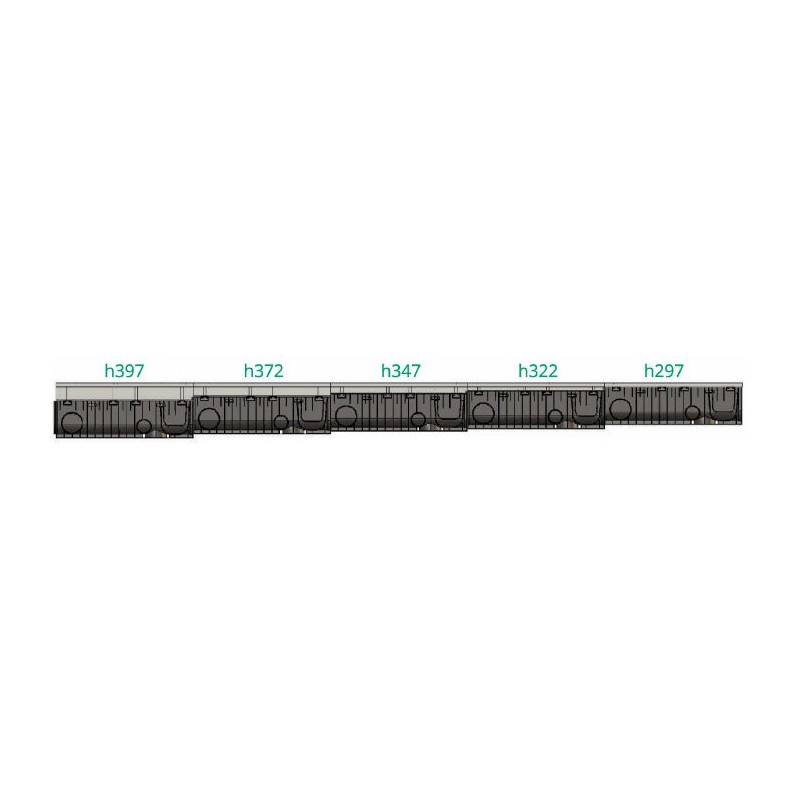

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

7 (семь) типоразмеров Profi Plastik DN200

DN200 H117
DN200 H202
DN200 H297
DN200 H322-397

Модификации и типоразмеры лотков Profi Plastik DN200 с надстройкой

Артикул Типоразмер Класс
нагрузки		 Длина,
мм		 Ширина,
мм		 Высота,
мм		 Высота
сечения, мм		 Вес, кг
1203 Лоток водоотводный пластиковый
ЛВП Profi DN200 H322 E600 комплект		 E600 1000 264 322 289 28,0
1204 Лоток водоотводный пластиковый
ЛВП Profi DN200 H347 E600 комплект		 E600 1000 264 347 314 29,0
1205 Лоток водоотводный пластиковый
ЛВП Profi DN200 H372 E600 комплект		 E600 1000 264 372 339 30,0
1206 Лоток водоотводный пластиковый
ЛВП Profi DN200 H397 E600 комплект		 E600 1000 264 397 364 31,0

Особенности лотков ЛВП Profi DN200 с надстройкой

  • В ассортименте пять типоразмеров (арт.: 1201-1206) для создания уклона методом каскада, перепад высот образуется за счет применения надстройки из оцинкованной стали.
  • Высокий коэффициент водопоглощения.
  • Перепад по дну лотка в каскаде — 100 мм.

Цена на водоотводные пластиковые лотки Profi Plastik DN200 с надстройкой указана рекомендованная розничная с учетом НДС.

У нас Вы можете купить лотки водоотводные с чугунными решетками по выгодно-низкой цене.
Мы доставим систему на строительный объект в любую точку страны!
