РВЧЩ - RU22600 - 10 (C250) -50x14,7x2,5 - 1,8/12 - чугунная решетка
> Водоотвод>Ливневые решетки>Решетки чугунные>Чугунная решетка РВЧЩ DN100 50x14,7x2,5, кл. C250

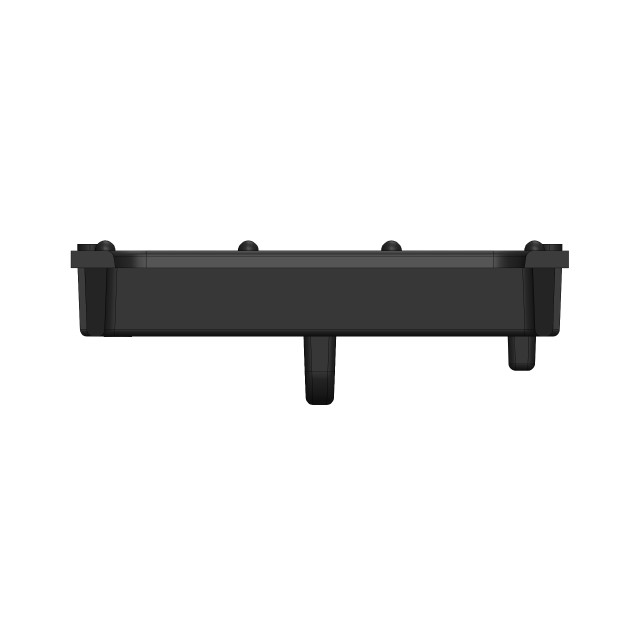

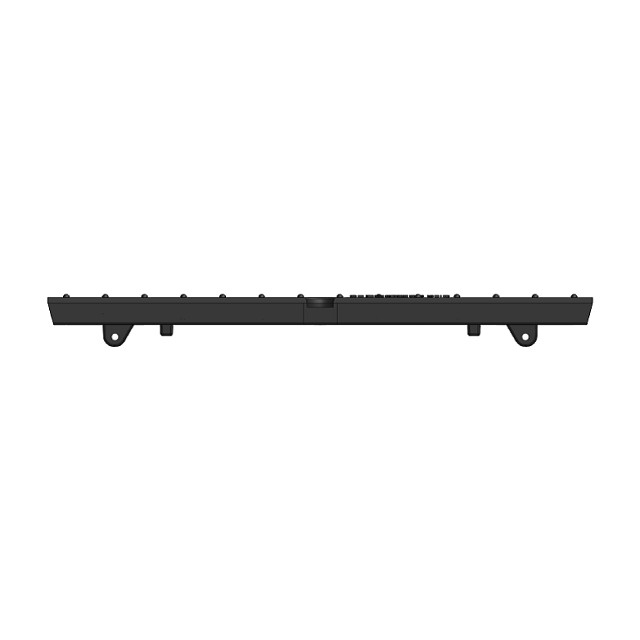

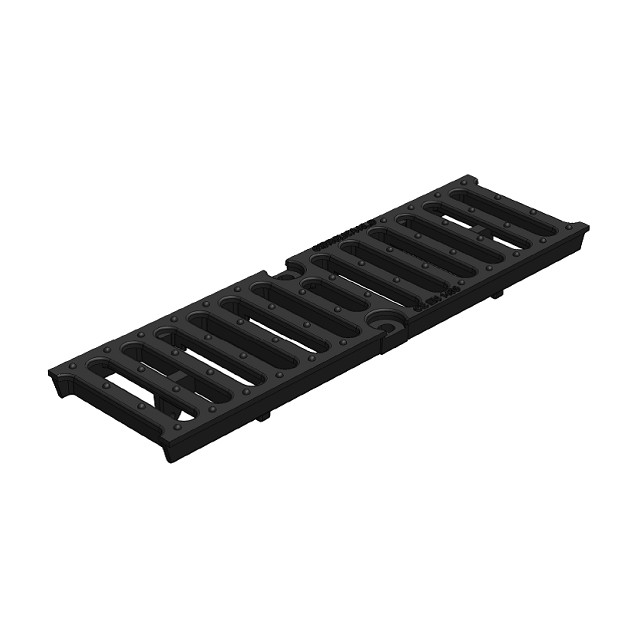

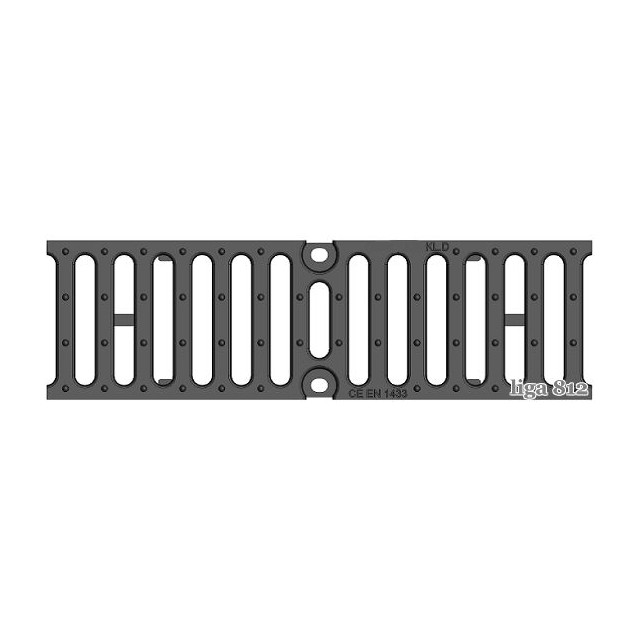

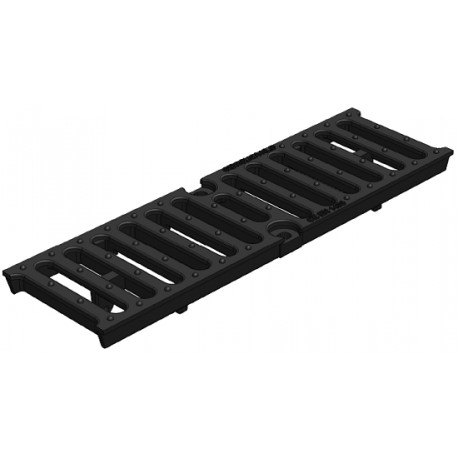

Решётка водоприёмная чугунная щелевая РВЧЩ - RU22600 - 10 (C250) -50x14,7x2,5 - 1,8/12 Увеличить
Назад Далее

Чугунная решетка РВЧЩ DN100 50x14,7x2,5, кл. C250

Решётка водоприёмная чугунная щелевая РВЧЩ - RU22600 - 10 (C250) -50x14,7x2,5 - 1,8/12

  • Размеры (ДхШхВ), мм: 500х147х25
  • Для лотков сечением: DN100
  • Класс нагрузки: D400 (до 40 тонн)
  • Вес: 3,0 кг.
  • Материал: высокопрочный чугун ВЧ-50
  • Фиксация в лотке: 2 комплекта крепежа
  • Артикул: RU22600

Цена указана за штуку.

Подробнее

4948 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

1 430,00 руб

Характеристики

Название в проекты Решетка водоприемная чугунная щелевая РВЧЩ - RU22600 - 10 (C250) -50x14,7x2,5 - 1,8/12
Материал Высокопрочный чугун (ВЧ 50)
Класс нагрузки А-C (до 25 тонн)
Размеры (ДхШхВ), мм 500х147х25
Гидравлическое сечение Для усиленных бетонных лотков и каналов DN100
Вес, кг 3.0
Артикул RU22600
Особенности Болтовое крепление к лоткам по периметру. Два посадочных места.
Примечание Однорядная щелевая структура. Размер щелей 120х18 мм.
Кол-во на паллете 250 шт.

Подробнее

Купить чугунную решетку 500х147х25 класса C250

Топовый вариант класса C250, с хорошими несущими способностями, отличается от своего старшего родственника D400 весом на 25% и, конечно, бюджетом…

Наша компания предлагает купить дренажный настил, тип - решётка водоприёмная чугунная щелевая РВЧЩ - RU22600 - 10 (C250) -50x14,7x2,5 - 1,8/12 для водоотводных лотков шириной гидравлического сечения 100 мм. Цена указана розничная, рекомендованная заводом изготовителем, а конечная стоимость чугунной решетки формируется на основании общего счета. Дополнительно, для этих систем можно приобрести бетонный дождеприемник, пескоуловитель и другие элементы комплектации.

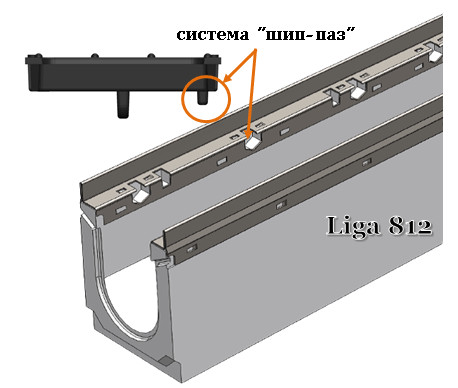

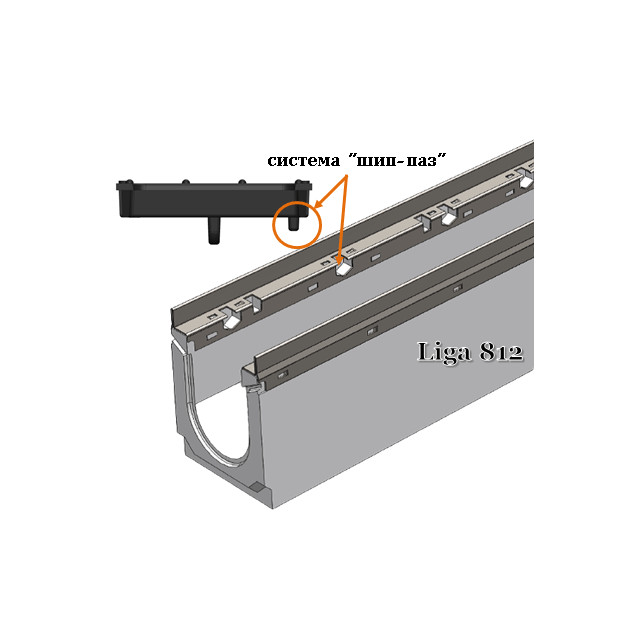

Фиксация РВЧЩ - 10 (C250) -50x14,7x2,5 - 1,8/12

Оригинальная конструкция РВЧЩ - 10 (C250) -50x14,7x2,5 - 1,8/12, главной особенностью которой является принцип фиксации к бетонным желобам. Кроме двух посадочных мест по периметру, для крепежей системы М10 (Болт+Гайка квадрат), в основании решетки имеется специальный чугунный "шип". Этот дополнительный фиксатор вставляется в "паз" оцинкованной усиливающей насадки лотка. Таким образом снимается напряжение с болтов, при воздействии механических нагрузок на ливневую канализацию (например, наезд на линию водоотвода колесами тяжелого автотранспорта).

Области применения

Класс A15Класс B125Класс C250

Зоны бордюров и обочины автомобильной дороги, не предназначенные для интенсивного движения:

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн/м2

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

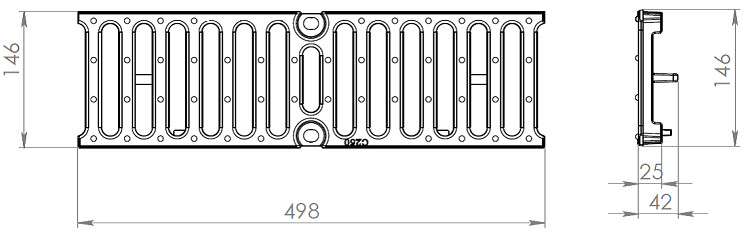

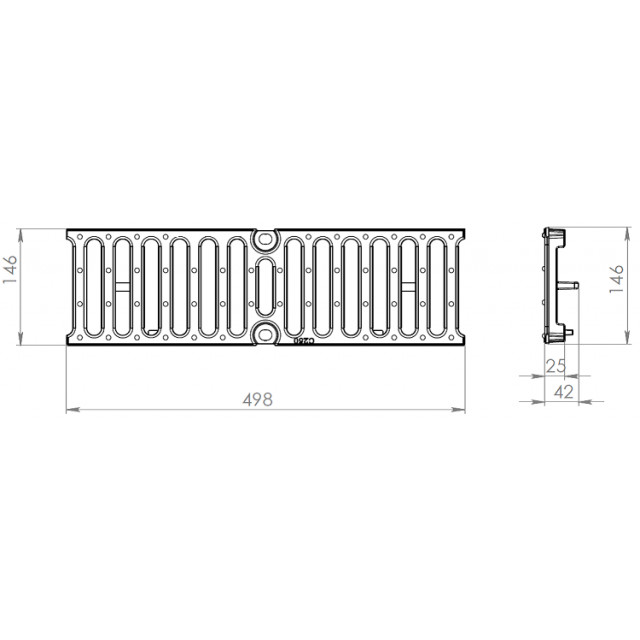

Чертеж решетки РВЧЩ - RU22600 - 10 (C250) -50x14,7x2,5 - 1,8/12

Схема РВЧЩ - RU22600 - 10 (C250) -50x14,7x2,5 - 1,8/12

Решетка водоприемная чугунная щелевая 10 (C250) -50x14,7x2,5 - 1,8/12 изготавливается высотой 25 мм, с прямым ребром жесткости по все ширине настила, т.е. высота посадки определена этим показателем. Размер водопропускных щелей в однорядной структуре решетки - 120х18 мм. В основе материала у этой модели - высокопрочный чугун марки ВЧ-50 (ГОСТ-7293-85).
