Чугунная щелевая решетка DN200, 500/247/25, 18/220, кл. D400 кН
> Водоотвод>Ливневые решетки>Решетки чугунные>Чугунная решетка DN200, 500/247/25, кл. D400

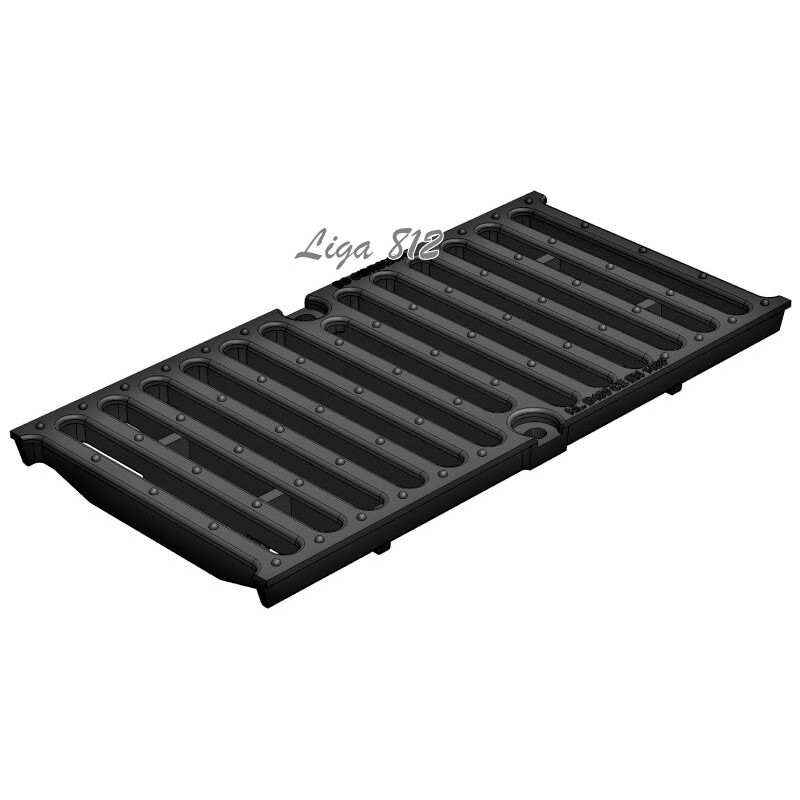

Решетка чугунная щелевая DN200, 500/247/25, 18/220, кл. D400 Увеличить
Назад Далее

Чугунная решетка DN200, 500/247/25, кл. D400

Решетка чугунная щелевая DN200, 500/247/25, 18/220, кл. D400

  • Размеры (ДхШхВ), мм: 500х247х25(38)
  • Для лотков с сечением: DN200
  • Класс нагрузки: D400 (до 40 тонн)
  • Вес: 7,7 кг.
  • Артикул: RU22039
  • Рекомендуется для комплектации усиленных лотков DN200

Цена указана за штуку.

Подробнее

815 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

3 015,00 руб

Характеристики

Название в проекты Решётка водоприёмная чугунная щелевая РВЧЩ - RU 22039 - 20 (D400) - 50x24,7x2,5 - 1,8/22
Материал Высокопрочный чугун (ВЧ 50)
Класс нагрузки А-D (до 40 тонн)
Размеры (ДхШхВ), мм 500х247х25(38)
Гидравлическое сечение Для усиленных бетонных лотков и каналов DN200
Вес, кг 7,7
Артикул RU22039
Особенности Болтовое крепление (2 винта на 1 решетку).
Примечание Подходит к бетонным лоткам: BGF-Z/BGU-Z

Подробнее

Чугунная решетка 500х247х25 для каналов DN200 класса D400

Решетка водоприемная чугунная DN200, 500/247/25, 18/220, кл. D400 кН является специальной разработкой для усиленных дренажных бетонных лотков с оцинкованной насадкой, шириной гидравлического сечения 200 мм. Решетка из высокопрочного чугуна (ВЧ) имеет щелевую структуру и усиленные ребра жесткости, благодаря которым сборная конструкция с лотком способна выдерживать высокие механические нагрузки до класса D400. Две пары зацепов-крюков на внутренней части водоприемной решетки определяют надежную состыковку с дренажным лотком, предотвращая возможность продольного сдвига решетки относительно желоба. Щелевая прорезь 220х18 мм. повышает гидравлические характеристики представленной системы ливневой канализации.

Действующие название с 2018 года:
Решётка водоприёмная чугунная щелевая РВЧЩ - RU 22039 - 20 (D400) - 50x24,7x2,5 - 1,8/22

Области применения

Класс A15Класс B125Класс C250Класс D400

Класс A15 (15 kN) - D400 (400 kN) до 40 тонн

  • Обочины дорог, АЗС, автомойки;
    Автопредприятия, транспортные терминалы, промзоны;
    Дороги со средней и повышенной интенсивностью движения.

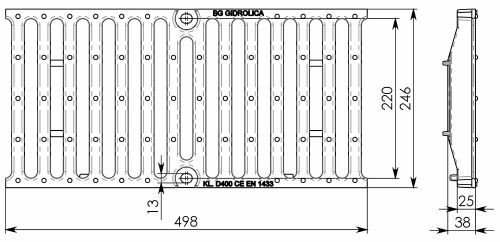

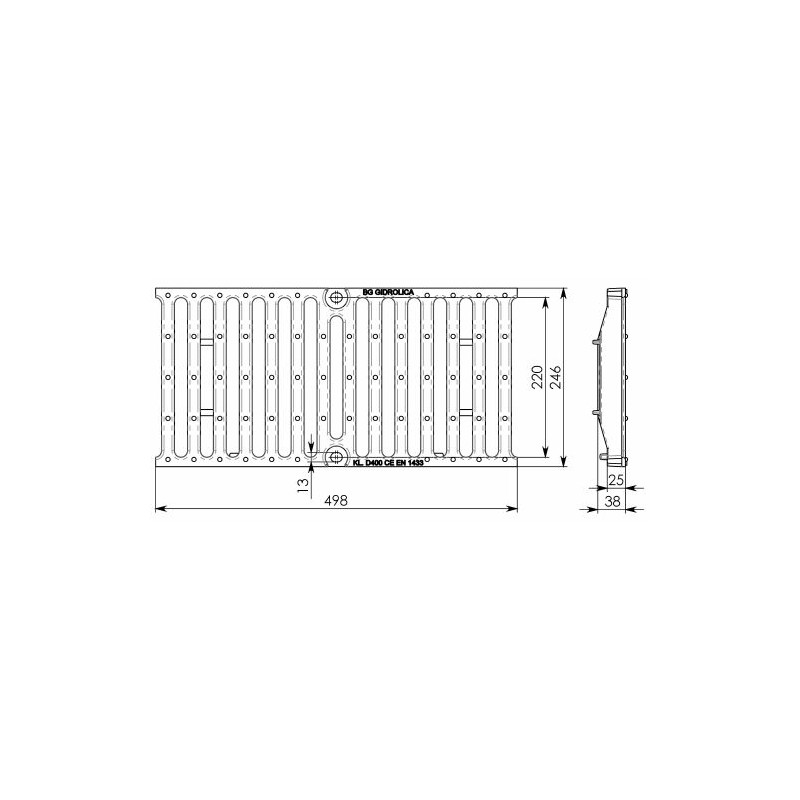

Чертежный вид решетки DN200, 500/247/25, 18/220, кл. D400

Чертеж

Note
Примечание
Представленная модификация водоприемной чугунной решетки имеет посадочные места под винты для крепления к дренажному лотку (Два винта с ответной частью на одну решетку)
Цена на решетку чугунную щелевую DN200, 500/247/25, 18/270, кл. D400, тип РВЧЩ - RU22039 - 20 (D400) - 50x24,7x2,5 - 1,8/22 указана рекомендованная розничная с учетом НДС. Запас представленного материала постоянно поддерживается на складах. У нас Вы можете купить водоприемные чугунные решетки по выгодно-низкой цене!
