Решетка 750х400 чугунная, кл. D

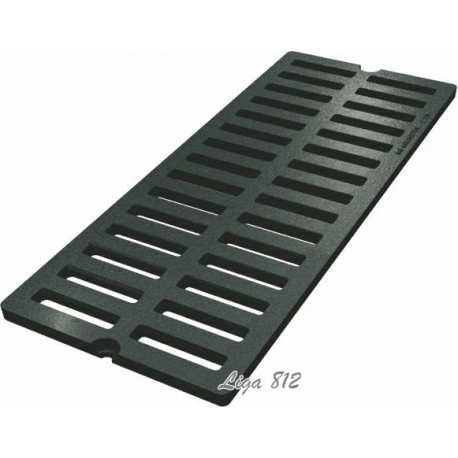

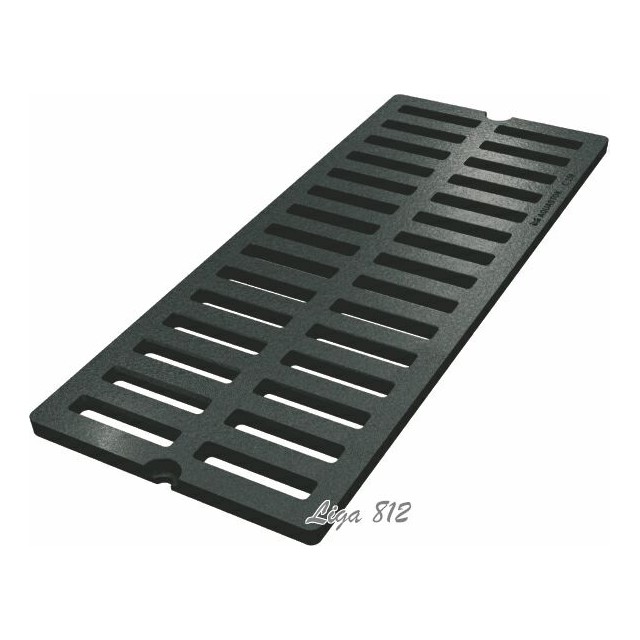

Чугунная решетка 750х400х27

Одна из самых крупных чугунных решеток, используемых в дренажных системах при нестандартных решениях отвода дождевой и талой воды с поверхности больших территорий. Решетка 750х400х27 мм устанавливается на водоотводные каналы собственного или заводского изготовления из бетона имеющих внутреннюю ширину (сечение) не менее 300 мм.

Обратите внимание на то, что типоразмер решетки имеет трапециевидную геометрию по ребрам жесткости в основании. На рисунке схематично показано расположение плоскостей, где полезная часть A=50 мм с каждой стороны, а размеры канала по внутренней ширине от бортика до бортика B≧300 мм. Щелевая структура решетки в два ряда повышает общий уровень водопоглощения и препятствует проникновению крупных частиц мусора внутрь линейного водоотвода. Решетка применяется на территориях с повышенной интенсивностью движения и воздействием механических нагрузок. Такие настилы часто встречаются на пешеходных и проезжих зонах дорог общественного пользования. Решетка имеет декоративное посадочное место под винт для крепления к каналу.

Для производства водоприемной чугунной решетки 750х400 используется высокопрочный чугун марки ВЧ40, но допускается замена материала на ВЧ45 или ВЧ50 ГОСТ 7293-85. Точность отливки 9-9-18-9 СМ1.5 ГОСТ 26645-85. Каждая решетка маркируется с указанием даты изготовления.

Чугунная решетка 750х400х27 данной модификации рассчитана на класс нагрузки D400 (до 40 тонн), что резко сказывается на цене изделия.

Области применения

Класс A15 (150 kN) - D400 (400 kN) до 40 тонн/м. квадратный

• Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
  Автомобильные дороги с интенсивным движением.
  Автопредприятия, промышленные зоны.

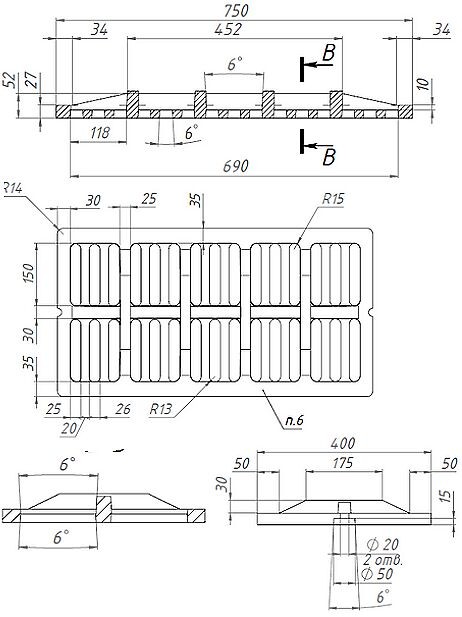

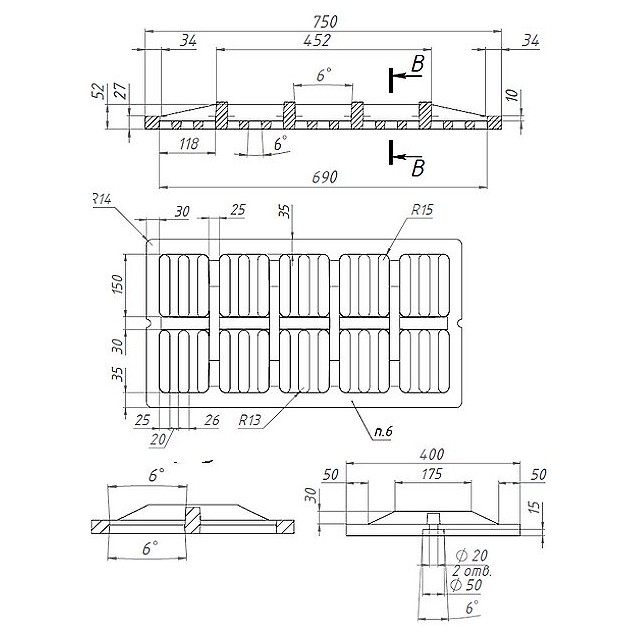

Чертежный вид чугунной решетки 750х400х27

Воспользуйтесь навигацией по категории "ливневые решетки", чтобы посмотреть весь модельный ряд!

Решетки длиной 750 мм
