Решетка Drive РВ-10.15.50-щель-ВЧ кл. D

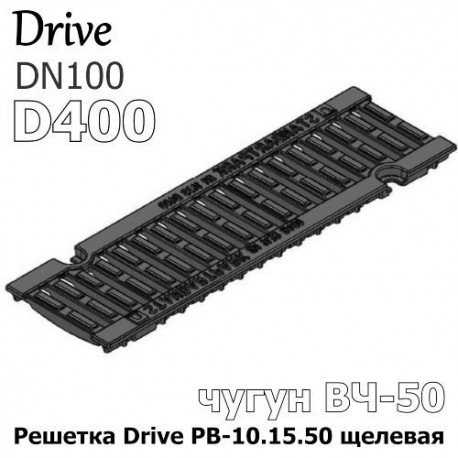

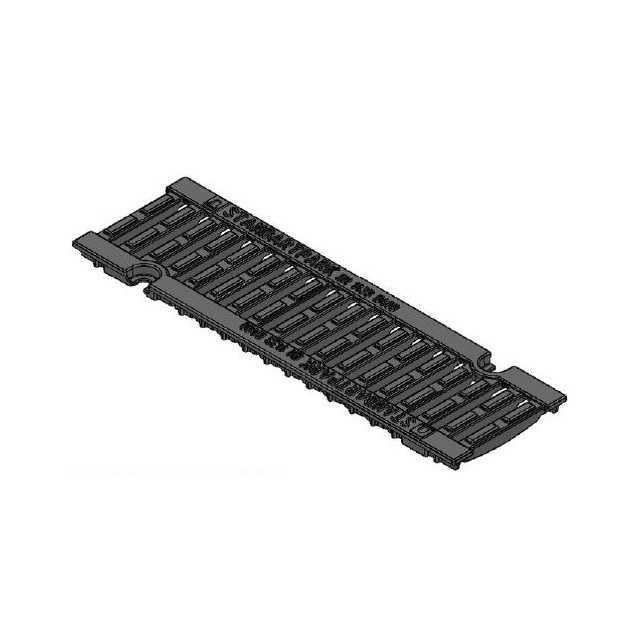

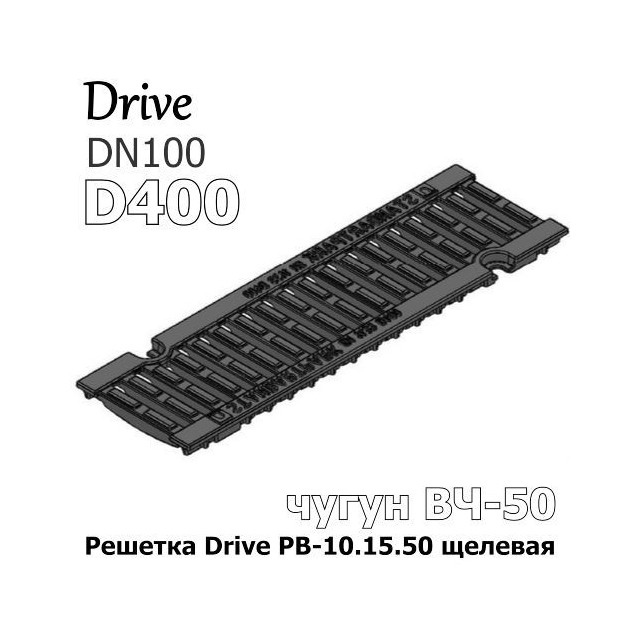

Чугунная решетка Drive РВ-10.15.50 щелевая, кл. D

Решетка водоприемная чугунная щелевая Drive к лоткам (каналам, желобам) шириной гидравлического сечения DN100 (100 мм) придает каналу дополнительную жесткость и защищает ливневую канализацию от засорения, обеспечивает безопасную эксплуатацию и гарантирует системе презентабельный законченный вид.

Как правило, ливневые решетки чугунные этой серии устанавливаются в зонах со повышенной интенсивностью движения, например: АЗС или гаражи, стаянки грузового автотранспорта, т.е. там, где нагрузка не превышает класс D400 (до 40 тонн).

Решетка Drive РВ-10.15.50 щелевая, кл. D выполнена из высокопрочного чугуна марки ВЧ50 (ГОСТ-7293-85). Обладает высокой пропускной способностью воды за счет структуры щелей c характерным протектором. Суммарная площадь щелей - 208 кв. см. Отклонение от фактической массы может составлять до 12%. Такой показатель считается приемлемым для 9-ого класса точности при отливки от 1,0 до 4,0 кг. изделия (согласно ГОСТ-Р 53464-2009). Решетка имеет посадочные места под болтовое крепление для возможной фиксации в лотке (требуется 2 комплекта крепежа на 1 решетку).

Решетка Drive РВ-10.15.50-щель-ВЧ , кл. D рекомендуется для комплектации пластиковых, полимербетонных и бетонных лотков в серии, собственного сечения.

Области применения

Класс A15 (15 kN) - D400 (400 kN) до 40 тонн

• Обочины дорог, АЗС, автомойки;
  Автопредприятия, транспортные терминалы, промзоны;
  Дороги со средней и повышенной интенсивностью движения.

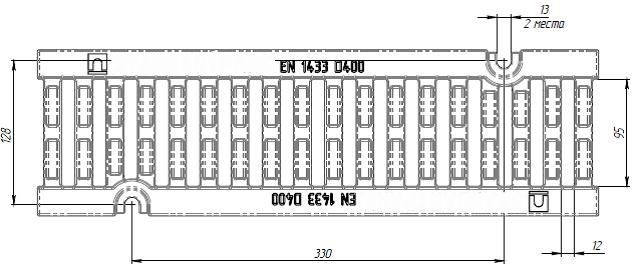

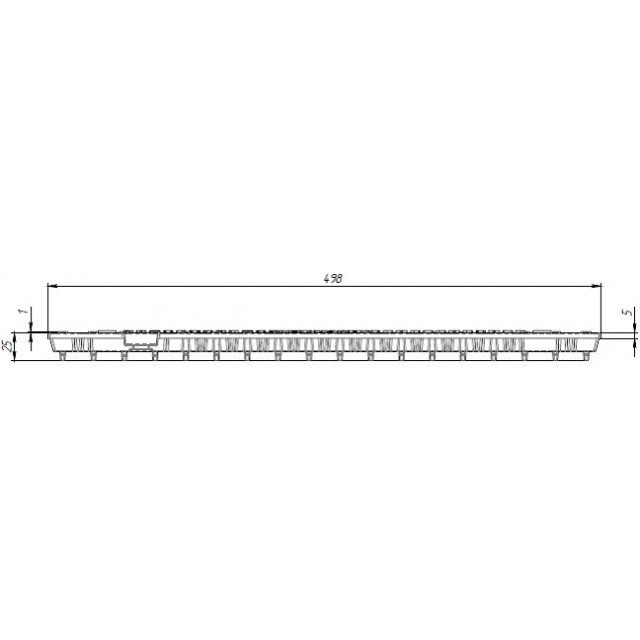

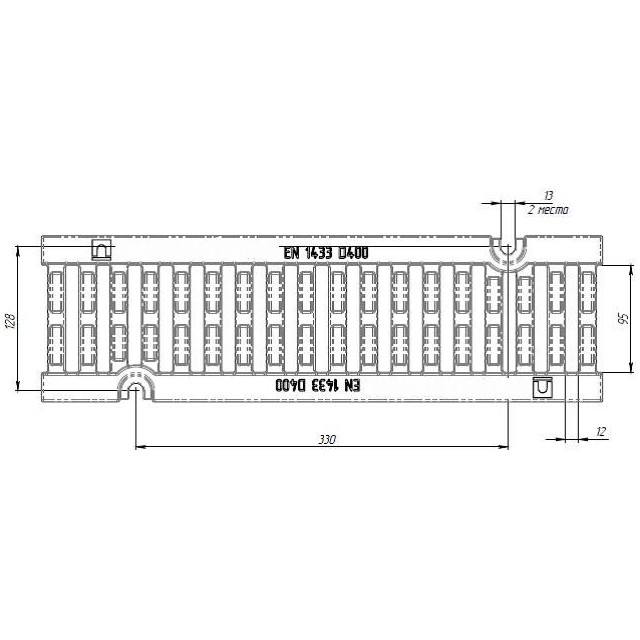

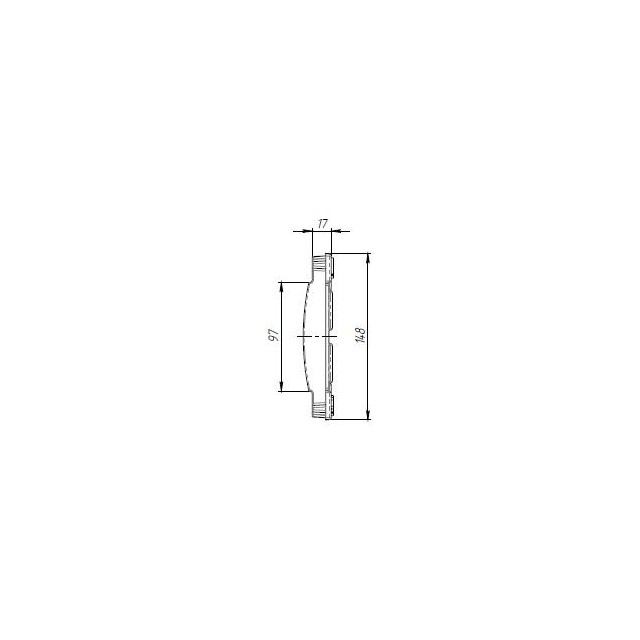

Чертежный вид решетки
