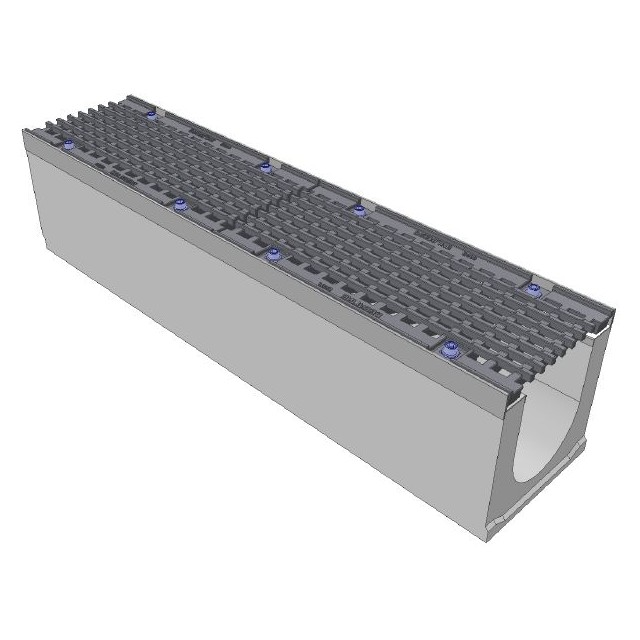

Бетонный лоток SUPER DN150 H210, кл. E

Первый в серии литьевых лотков из бетона - канал водоотводной Super шириной гидравлического сечения 150 мм и высотой по наружным отметкам 210 мм, в комплекте с чугунной решеткой высокой прочности. Модель специально разработана для участия в комплексном использовании систем линейного водоотвода при строительстве дорог. Относительно толстые боковые стенки желоба (40 мм) позволяют лотку комфортно переносить воздействие высоких нагрузок. Полезная высота канала (150 мм) открывает хорошие показатели пропускной способности к естественной разуклонке 0,5% или 5 мм на 1 погонный метр длины лотка - 7,7 л/сек.

Прежнее название типоразмера до 2015 года:
Комплект: лоток водоотводный SUPER ЛВ-15.21,3.21,5.- бетонный с решеткой ячеистой чугунной ВЧ, кл. E

Лотки cерии SUPER отпускаются только в комплекте с чугунными решетками!

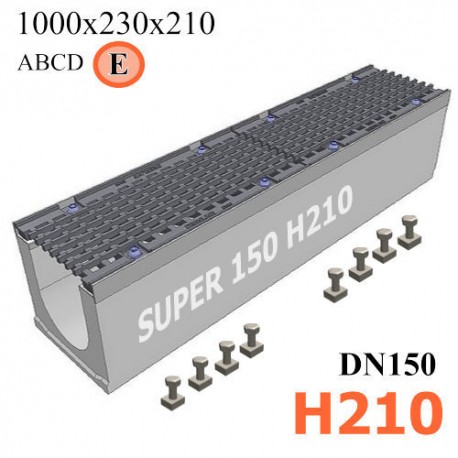

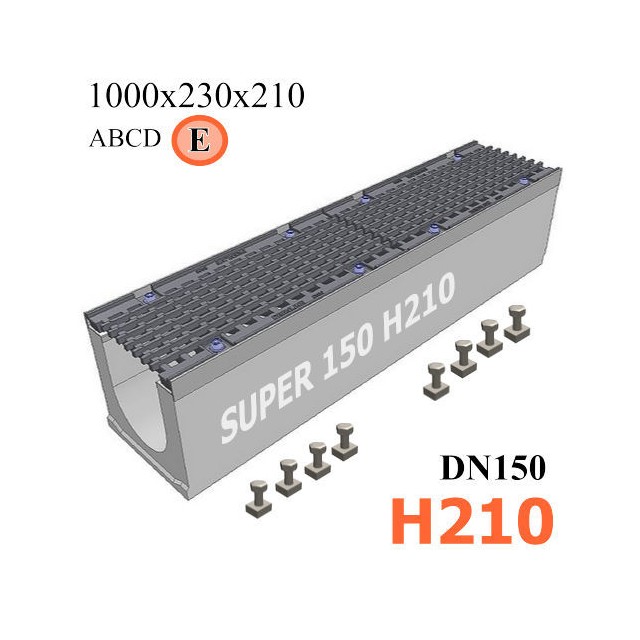

Комплект поставки SUPER DN150 H210

• Бетонный лоток длиной 1 метр с усиливающими стальными оцинкованными насадками в верхней части бортов желоба (2 шт.*1000 мм).
• 2-е решетки длиной 0,5 метра из высокопрочного чугуна (ВЧ50) имеющие ячеистую структуру. Максимально возможные нагрузки на решетку - класс E!
• болтовое крепление М12 с ответной частью для надежного крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Также, бетонный лоток SUPER DN150 h210 может бить укомплектован патрубком под 110-ую трубу, если требуется организовать вертикальный водослив (арт. 41511).

Области применения

Класс A15 (15 kN) - E600 (600 kN)

• Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
  Автомобильные дороги с интенсивным движением.
  Автопредприятия, промышленные зоны.

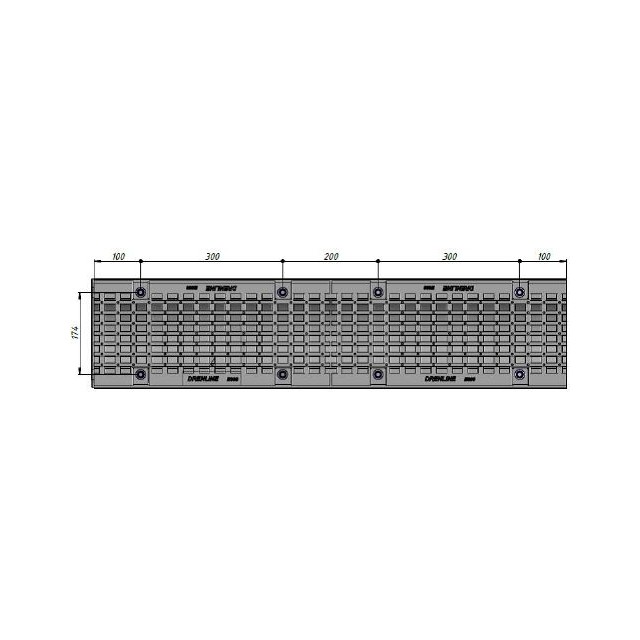

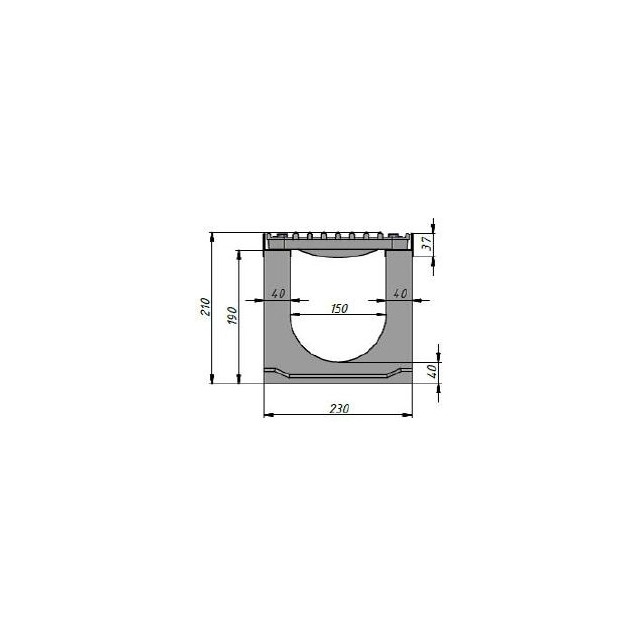

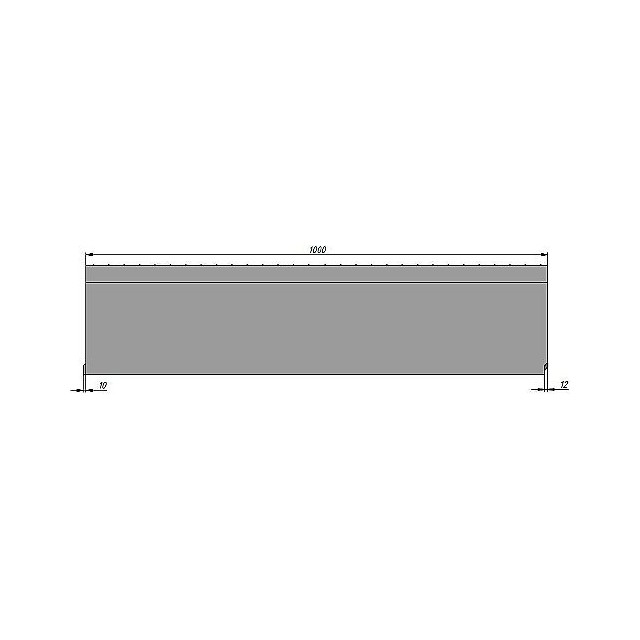

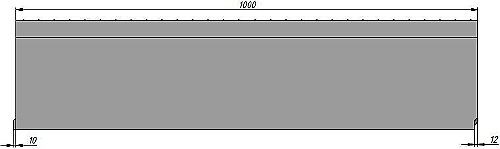

Чертежный вид лотка SUPER DN150, высота 210

Вы можете купить бетонный лоток SUPER DN150 H210 для организации профессиональной ливневой канализации в промышленном и гражданском строительстве. Цена указана за комплект поставки и конечную стоимость системы определяет формирование общего счета. Для строительных и торгующих компаний предусмотрены непременные скидки. НПО в составе ГК «Стройпроект» поможет Вам в гидравлических расчетах и выборе подходящих типоразмеров водоотводных лотков для данной местности.

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка СУПЕР 150 h210 и трубы Ø110 мм:

Сброс воды через пескоуловитель. Подключается 160-ая труба:

Двухстороннее соединение с песколовкой:
