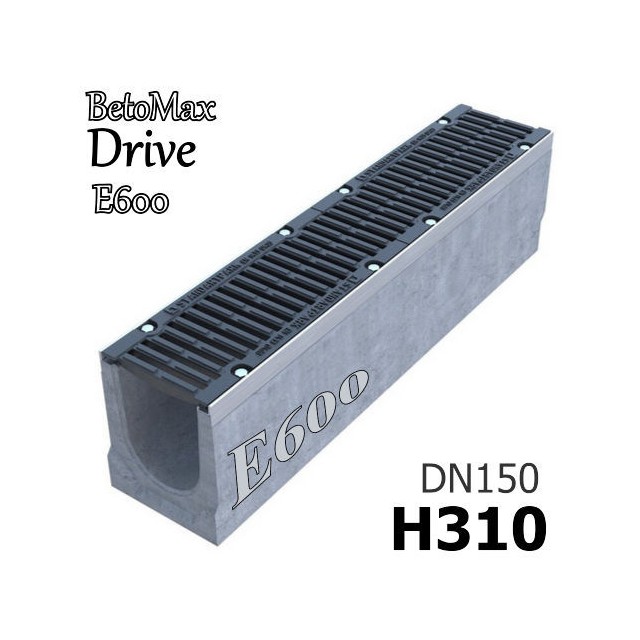

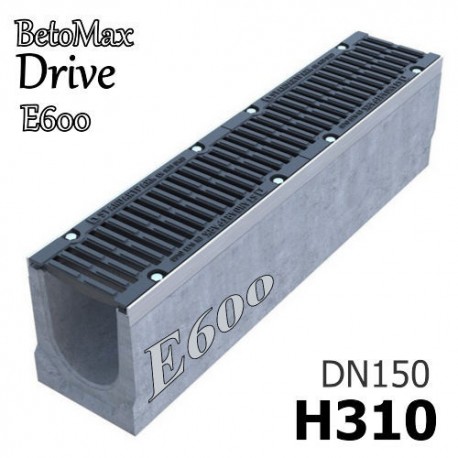

Лоток BetoMax Drive ЛВ-15.21.31-Б с РВ "шина" ВЧ кл.E (к-т) 04267155

Увеличить

BetoMax Drive DN150 H310 с решеткой, кл. E

Артикул

Лоток водоотводный BetoMax Drive ЛВ-15.21.31-Б бетонный с решеткой тип "шина" чугунной ВЧ, кл. E (комплект)

Размеры (ДхШхВ), мм: 1000х210х310
Сечение: DN150
Класс нагрузки: А15-E600 (до 60 тонн)
Вес в сборе: 82,8 кг.
Артикул: 04267155
Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия

Цена указана за комплект.

Подробнее

327 Товар товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

Распечатать

14 127,00 руб

Количество:

Гидравлическое сечение :

Класc нагрузки :

В сборе с решёткой :

Длина (мм) :

Ширина (мм) :

Высота (мм) :

Структура решетки :

Характеристики

Название в проекты	Лоток BetoMax Drive ЛВ-15.21.31-Б с РВ "шина" ВЧ кл.E (к-т) 04267155
Материал	Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки	А-E (до 60 тонн/метр кв.)
Размеры (ДхШхВ), мм	1000х210х310
Гидравлическое сечение	Ширина DN150 (150 мм), высота 245 мм.
Вес, кг	82,8
Артикул	04267155
Проходное сечение	320 см²
Пропускная способность	13,1 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения	АЗС, автопредприятия, обочины автодорог, промышленные зоны, причалы, склады
Особенности	Поставляется с щелевой чугунной решеткой класса E600
Примечание	Может быть выполнен с вертикальным выпуском для трубы от Ø110 мм, а также каскадом или с уклоном.
Кол-во на паллете	12 шт.

Подробнее

Лоток BetoMax Drive ЛВ-15.21.31-Б с РВ "шина" ВЧ кл.E (к-т)

Дренажный канал с высоким бортом в серии DN150 - лоток водоотводный BetoMax Drive ЛВ-15.21.31-Б бетонный, в комплекте с чугунной щелевой решеткой, имеющий габаритную высоту h310 (310 мм). Устанавливается на территориях с большой площадью водосбора. Пропускная способность канала отмечена показателем - 20,3 литра в секунду при уклоне 0,5% или 5 мм на один метр линии водоотвода. Устанавливается в местах, где возможны высокие механические нагрузки на водоотводящий канал. Модель желоба Drive DN150 H310 может быть выполнена с вертикальным выпуском, водосливом для подключения дренажной трубы Ø110 мм (артикул с приставкой на конце: 09). Возможно производство каналов этой серии каскадного исполнения или с переменным сечением по дну (с уклоном).

Линейка типоразмеров BetoMax Drive DN150

Вы можете купить бетонный лоток BetoMax Drive ЛВ-15.21.31-Б с чугунной щелевой решеткой "шина" класса E600 для организации профессиональной ливневой канализации в промышленном и гражданском строительстве. Цена указана за комплект поставки, и конечную стоимость системы определяет формирование общего счета. Для строительных и торгующих компаний предусмотрены особые условия. НПО в составе ГК «Стройпроект» поможет Вам в гидравлических расчетах и выборе подходящих типоразмеров водоотводных лотков для данной местности.

Комплект поставки

Бетонный лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
2-е решетки длиной 0,5 метра из высокопрочного чугуна (шина) имеющие щелевую структуру. Максимально возможные нагрузки на решетку - класс E!
8 болтов с ответной частью для надежного крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Вид чугунной решетки "шина" для модели:
Вид чугунной решетки шина DN100

Области применения

Класс D400 Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
Автопредприятия, промышленные зоны, причалы, склады.

Схема лотка BetoMax Drive ЛВ-15.21.31-Б

Чертеж лотка BetoMax Drive ЛВ-15.21.31-Б

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BetoMax Drive DN150 H310 и трубы Ø160 мм:

Схема построения BetoMax Drive DN150 H310
