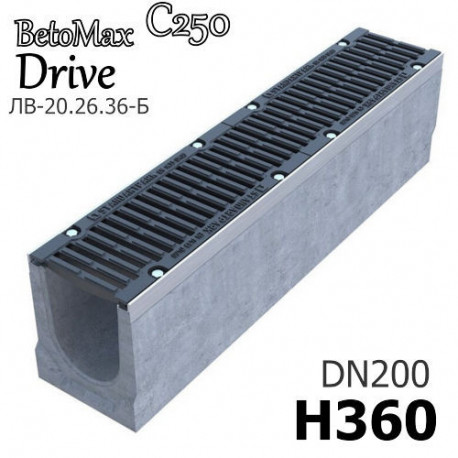

Лоток BetoMax Drive ЛВ-20.26.36-Б с РВ щель ВЧ кл.C (к-т)

Увеличить

BetoMax Drive DN200 H360 с решеткой, кл. C

Артикул

Лоток водоотводный BetoMax Drive ЛВ-20.26.36-Б бетонный с решеткой щелевой чугунной ВЧ, кл. C (комплект)

Размеры (ДхШхВ), мм: 1000х260х360
Сечение: DN200
Класс нагрузки: А15-C250 (до 25 тонн)
Вес в сборе: 106,3 кг.
Артикул: 045676333
Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия

Цена указана за комплект.

Подробнее

280 Товар товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

Распечатать

12 403,00 руб

Количество:

Гидравлическое сечение :

Класc нагрузки :

В сборе с решёткой :

Длина (мм) :

Ширина (мм) :

Высота (мм) :

Структура решетки :

Характеристики

Название в проекты	Лоток BetoMax Drive ЛВ-20.26.36-Б с РВ щель ВЧ кл.C (к-т) 045676333
Материал	Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки	А-C (до 25 тонн/метр кв.)
Размеры (ДхШхВ), мм	1000х260х360
Гидравлическое сечение	Ширина DN200 (200 мм), высота 305 мм.
Вес, кг	106,3
Артикул	045676333
Проходное сечение	430 см²
Пропускная способность	25,0 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения	АЗС, автопредприятия, обочины автодорог, промышленные зоны, причалы, склады
Особенности	Поставляется с щелевой чугунной решеткой класса C250
Примечание	Может быть выполнен с вертикальным выпуском для трубы от Ø110 мм, а также с уклоном и каскадом.
Кол-во на паллете	8 шт.

Подробнее

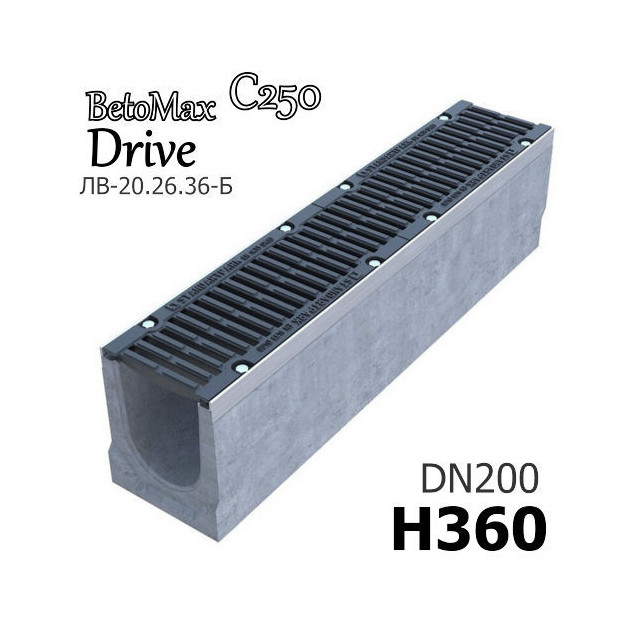

Лоток BetoMax Drive ЛВ-20.26.36-Б с РВ щель ВЧ кл.C (к-т)

Последний и самый высокий типоразмер DN200 в серии - лоток водоотводный BetoMax Drive ЛВ-20.26.36-Б бетонный, в комплекте с решеткой водоприемной чугунной щелевой класса C250, имеющий габаритную высоту h360 (360 мм). Устанавливается на территориях с большой площадью водосбора. Пропускная способность канала отмечена показателем - 25,0 литра в секунду при уклоне 0,5% или 5 мм на один метр линии водоотвода. Устанавливается в местах, где возможны высокие механические нагрузки на водоотводящий канал. Модель желоба Drive DN200 H360 может быть выполнена с вертикальным выпуском, водосливом для подключения дренажной трубы от Ø110 мм (артикул с приставкой на конце: 09), а также с уклоном и каскадом.

Линейка типоразмеров BetoMax Drive DN200

Вы можете купить бетонный лоток BetoMax Drive ЛВ-20.26.36-Б с решеткой чугунной класса C250 для организации профессиональной ливневой канализации в промышленном и гражданском строительстве. Цена указана за комплект поставки, и конечную стоимость системы определяет формирование общего счета. Для строительных и торгующих компаний предусмотрены особые условия.

Комплект поставки

Бетонный лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
2-е решетки длиной 0,5 метра из высокопрочного чугуна (ВЧ), имеющие щелевую структуру. Максимально возможные нагрузки на решетку - класс E!
4 болта с ответной частью для надежного крепления решетки к лотку (2 шт. на одну решетку или 4 шт. на канал).

Области применения

Класс A15 Класс B125 Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

Пешеходные зоны, тротуары, скверы, парки.
Велосипедные дорожки, индивидуальная застройка.
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Отрисовка лотка BetoMax Drive ЛВ-20.26.36-Б с чугунной решеткой, кл. C

Чертежный вид спереди BetoMax Drive ЛВ-20.26.36-Б, кл. C Чертежный вид сверху BetoMax Drive ЛВ-20.26.36-Б, кл. C Чертежный вид справа BetoMax Drive ЛВ-20.26.36-Б, кл. C

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BetoMax Drive DN200 H360 и трубы Ø160 мм:

Схема построения BetoMax Drive DN200 H360
