BetoMax Drive ЛВ-30.36.26-Б - лоток бетонный с решеткой, кл. C
> Водоотвод>Бетонные лотки>BetoMax Drive>BetoMax Drive DN300 H260 с решеткой, кл. C

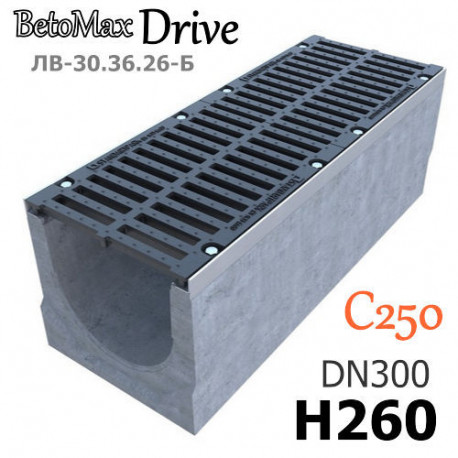

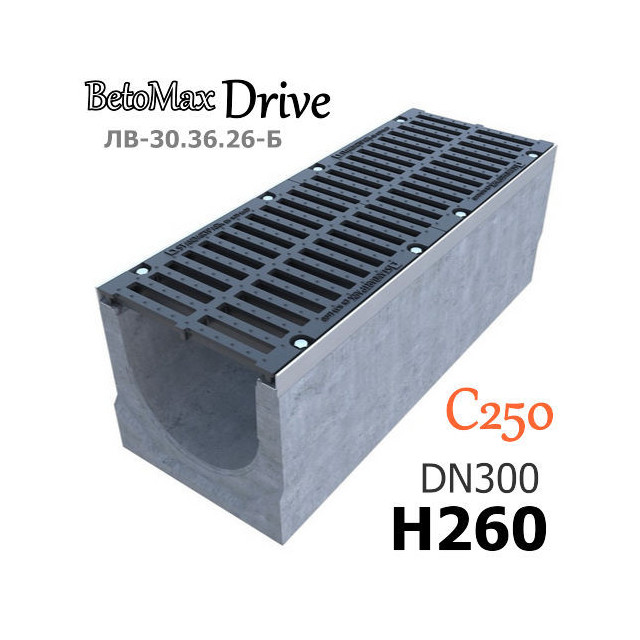

Лоток BetoMax Drive ЛВ-30.36.26-Б бетонный с решеткой чугунной ВЧ, кл. C (комплект) Увеличить
Назад Далее

BetoMax Drive DN300 H260 с решеткой, кл. C

Лоток водоотводный BetoMax Drive ЛВ-30.36.26-Б бетонный с решеткой щелевой чугунной ВЧ, кл. C (комплект)

  • Размеры (ДхШхВ), мм: 1000х360х260
  • Сечение: DN300
  • Класс нагрузки: А15-C250 (до 25 тонн)
  • Вес в сборе: 139,0 кг.
  • Артикул: 047476333
  • Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия

Цена указана за комплект.

Подробнее

111 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

19 852,00 руб

Характеристики

Название в проекты Лоток BetoMax Drive ЛВ-30.36.26-Б с РВ щель ВЧ кл.C (к-т) 047476333
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-C (до 25 тонн/метр кв.)
Размеры (ДхШхВ), мм 1000х360х260
Гидравлическое сечение Ширина DN300 (300 мм), высота 200 мм.
Вес, кг 139,0
Артикул 047476333
Проходное сечение 625,9 см²
Пропускная способность 44,2 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения АЗС, автопредприятия, обочины автодорог, промышленные зоны, причалы, склады
Особенности Поставляется с щелевой чугунной решеткой класса C250
Примечание Может быть выполнен с вертикальным выпуском для трубы от Ø110 мм, а также с уклоном и каскадом.
Кол-во на паллете 6 шт.

Подробнее

Лоток BetoMax Drive ЛВ-30.36.26-Б с РВ щель ВЧ кл.C (к-т)

Первый типоразмер DN300 в серии - лоток водоотводный BetoMax Drive ЛВ-30.36.26-Б бетонный, в комплекте с решеткой водоприемной чугунной щелевой класса C250, имеющий габаритную высоту h260 (260 мм). Устанавливается на территориях с большой площадью водосбора. Пропускная способность канала отмечена показателем - 44,2 литра в секунду при уклоне 0,5% или 5 мм на один метр линии водоотвода. Устанавливается в местах, где возможны повышенные механические нагрузки на водоотводящий канал. Модель желоба Drive DN300 H260 может быть выполнена с вертикальным выпуском, водосливом для подключения дренажной трубы от Ø250 мм (артикул с приставкой на конце: 09), а также с уклоном и каскадом.

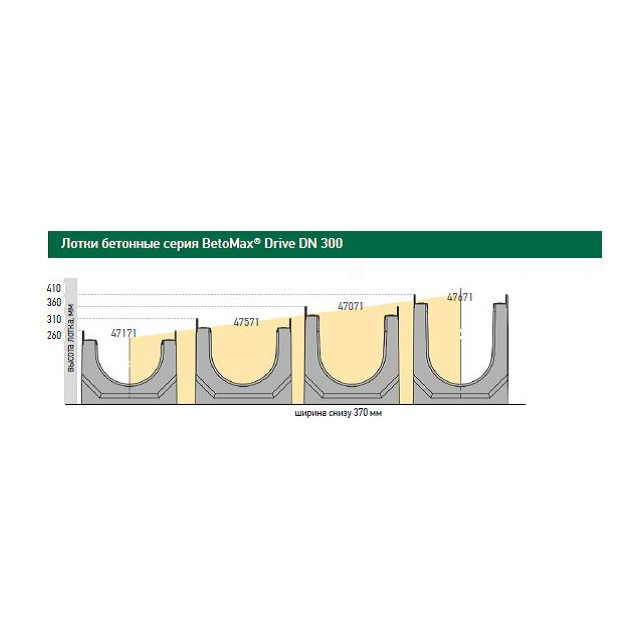

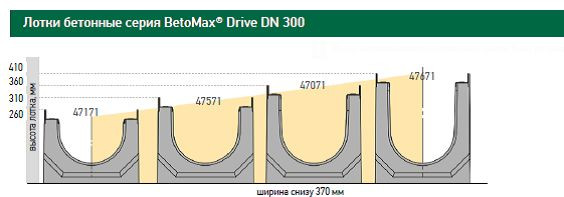

Линейка типоразмеров BetoMax Drive DN300

Вы можете купить бетонный лоток BetoMax Drive ЛВ-30.36.26-Б с решеткой чугунной класса C250 для организации профессиональной ливневой канализации в промышленном и гражданском строительстве. Цена указана за комплект поставки, и конечную стоимость системы определяет формирование общего счета. Для строительных и торгующих компаний предусмотрены особые условия.

Комплект поставки

  • Бетонный лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
  • 2-е решетки длиной 0,5 метра из высокопрочного чугуна (ВЧ), имеющие щелевую структуру. Максимально возможные нагрузки на решетку - класс C!
  • 4 болта с ответной частью для надежного крепления решетки к лотку (2 шт. на одну решетку или 4 шт. на канал).

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Отрисовка лотка BetoMax Drive ЛВ-30.36.26-Б , кл. C

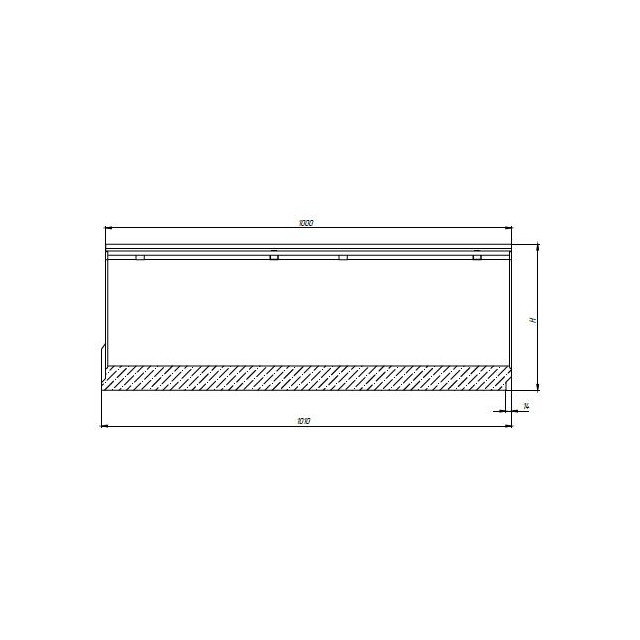

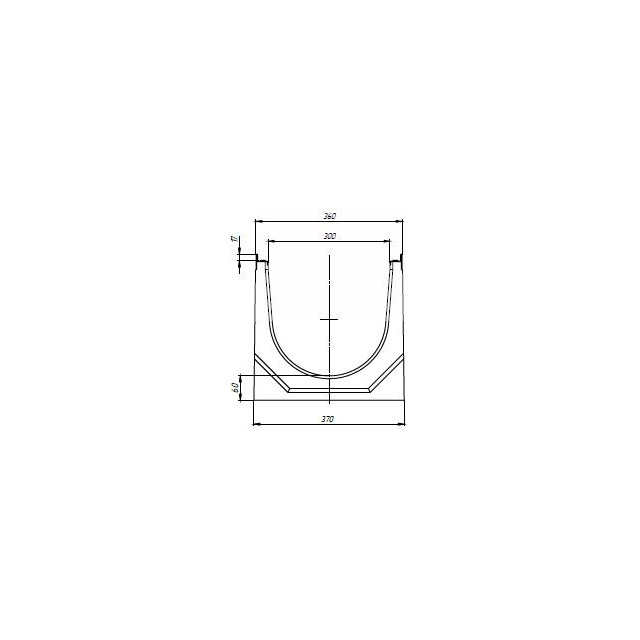

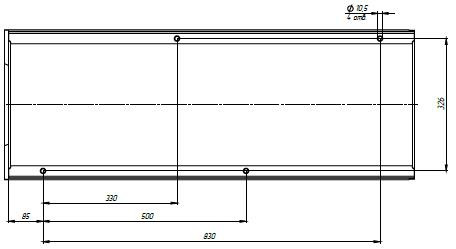

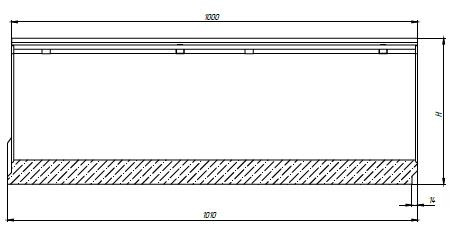

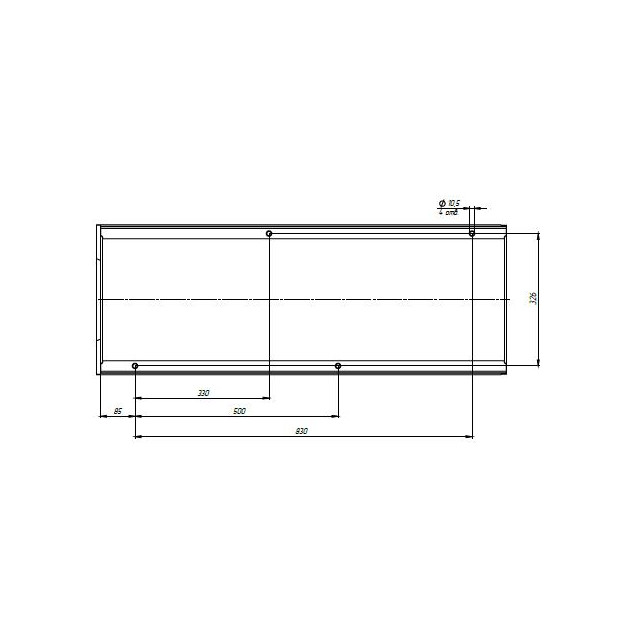

Чертежный вид спереди BetoMax Drive ЛВ-30.36.26-Б, кл. CЧертежный вид сверху BetoMax Drive ЛВ-30.36.26-Б, кл. CЧертежный вид справа BetoMax Drive ЛВ-30.36.26-Б, кл. C

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BetoMax Drive DN300 H260 и трубы Ø250 мм:

Схема построения BetoMax Drive DN300 H260

Сброс воды через пескоуловитель. Подключается 250-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем
