Бетонный лоток ЛВБ DN100 H120 C250

Бетонный лоток DN100 H120 водосточный

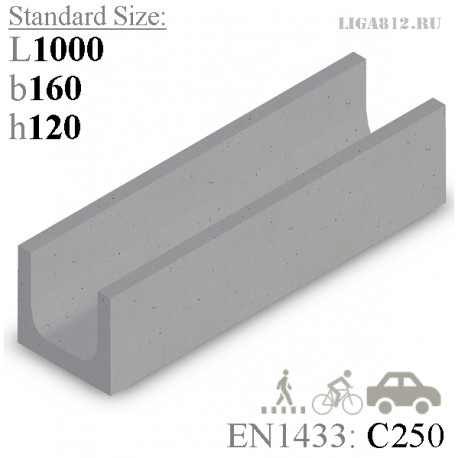

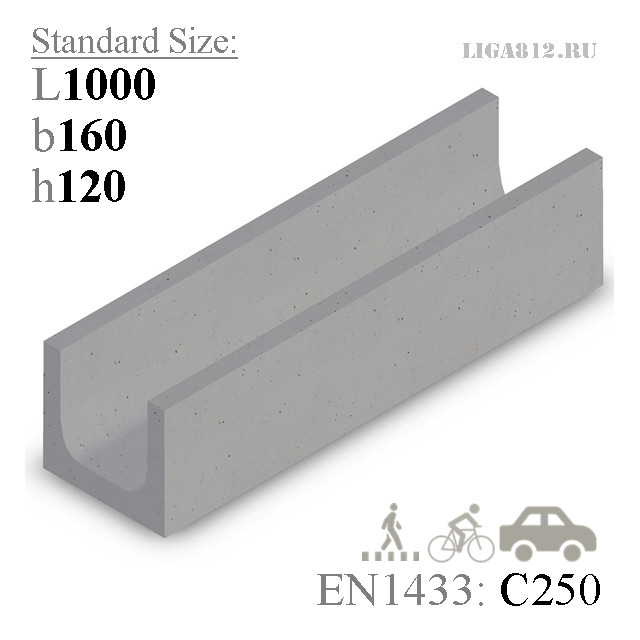

Нестантартная версия коробчатых бетонных лотков шириной гидравлического сечения 100 мм, типоразмер - ЛВБ 100 H120 класса C250. Канал имеет показатель пропускной способности 4,1 литров в секунду, при тестируемом уклоне 0,5%, т.е. 5 мм на 1 погонный метр ливневки. Проходное сечение желоба - 82 см². Модель востребована в местах, где при организации линейного водоотвода нет ограничений по глубине заложения коммуникаций. Часто встречается в паркингах, как правило подземных или многоуровневых.

При построении линии водоотвода методом каскада участвует третьим номером после типоразмера с высотой 105 мм. Если ЛВБ Plus 100 H120 принимает участие в составе лотков с уклоном, то устанавливается между лотками с переменным сечением №010 и №011. По предварительному согласованию данный типоразмер может быть изготовлен с вертикальным водоотводом, с выпуском под 110-ую трубу. В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную.

При выборе водоприемной решетки для бетонного лотка ЛВБ 100 H120 С250 следует учитывать ширину настила и габарит самого желоба. Стандартные решетки имеют ширину - 136 мм, лоток - 160 мм. Технический зазор (ТЗ) составит 12 мм с каждой стороны: (160-136)/2.

Если такое условие не нарушает общую концепцию дорожного строительства, то можно использовать данные материалы в качестве сборочной единицы.

Области применения

Каждый бетонный лоток рассчитан на определенный класс нагрузки и классифицируется согласно его применению. Система ЛВБ 100 H120 С250 разработана на основе Европейского Стандарта EN 1433 для систем поверхностного водоотвода.

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

• Пешеходные зоны, тротуары, скверы, парки.
  Велосипедные дорожки, индивидуальная застройка.
  АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

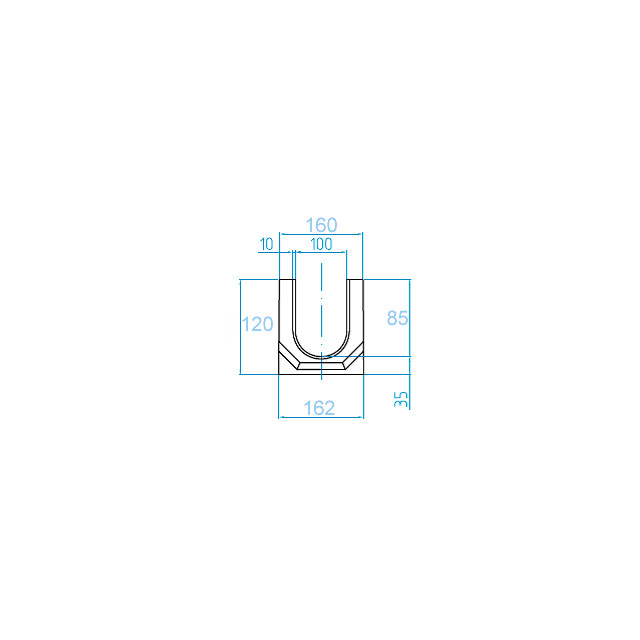

Чертежный вид лотка ЛВБ 100 H120 С250

Схемы построения бетонных лотков

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка DN100 H120 и трубы Ø110 мм:

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Двухстороннее соединение с песколовкой:

Каскадное построение линии водоотвода из бетонных лотков:

Цена дренажного элемента, тип - Лоток водоотводный бетонный ЛВБ 100 H120 коробчатый может быть определена результативностью общего счета или комплектацией заказа. В нашей компании Вы можете купить представленные конструкции лотков в комплекте с водоприемными решетками, пескоуловителями и другими доборными аксессуарами, получить всю необходимую сопроводительную документацию, а также заказать доставку материалов поверхностного водоотвода в Ваш регион. Производственные линии и отправные точки доставки находятся в Москве, Санкт-Петербурге, Туле, Краснодаре, Набережных-Челнах.
