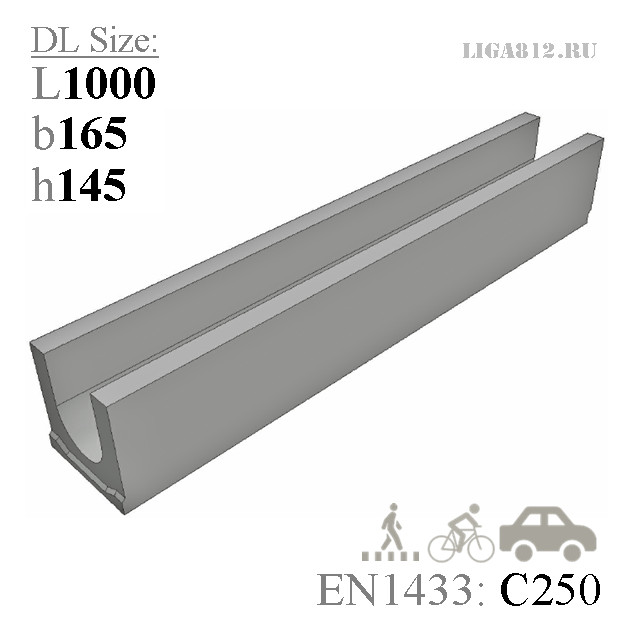

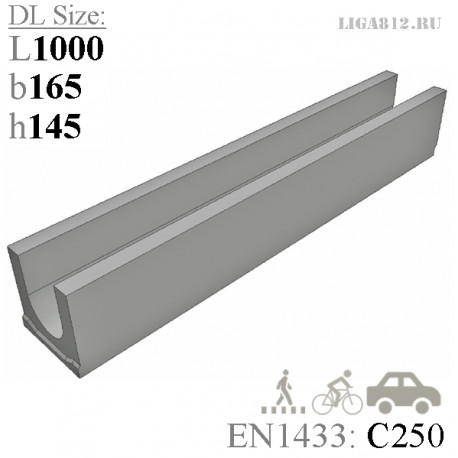

Бетонный лоток Standart DN100 H145 C250

Лоток Standart DN100 H145 коробчатый

Стартовая версия коробчатых бетонных лотков для канавы, шириной гидравлического сечения 100 мм - типоразмер Standart DN100 H145. Канал имеет показатель пропускной способности 5,1 литров в секунду, при тестируемом уклоне 0,5%, т.е. 5 мм на 1 погонный метр ливневки. Проходное сечение желоба - 97,9 см². Модель востребована в местах, где при организации линейного водоотвода нет ограничений по глубине заложения коммуникаций. Часто встречается в подземных или многоуровневых паркингах, садово-парковых зонах.

По предварительному согласованию данный типоразмер может быть изготовлен с вертикальным водоотводом, с выпуском под 110-ую трубу. В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную.

Области применения

Каждый бетонный лоток рассчитан на определенный класс нагрузки и классифицируется согласно его применению. Система Standart DN100 H145 разработана на основе Европейского Стандарта EN 1433 для систем поверхностного водоотвода.

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

• Пешеходные зоны, тротуары, скверы, парки.
  Велосипедные дорожки, индивидуальная застройка.
  АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

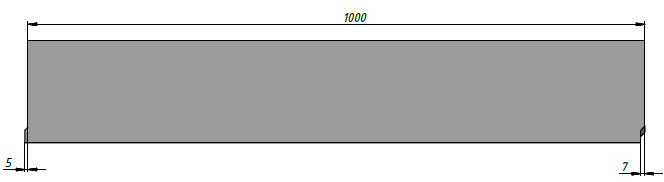

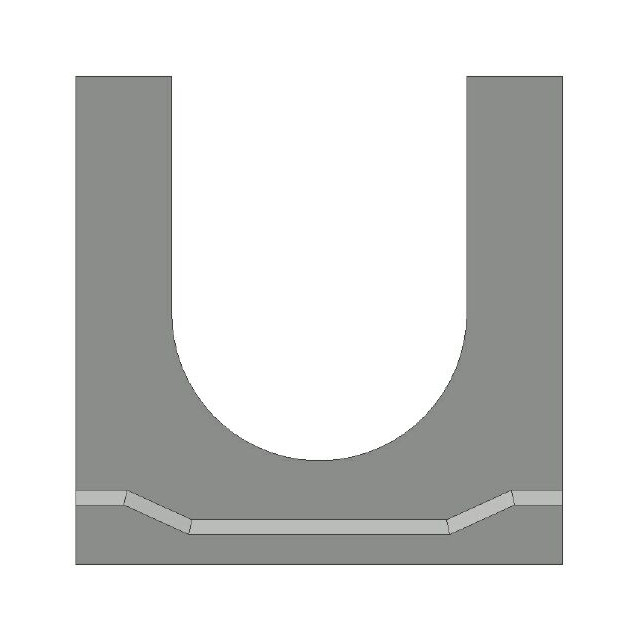

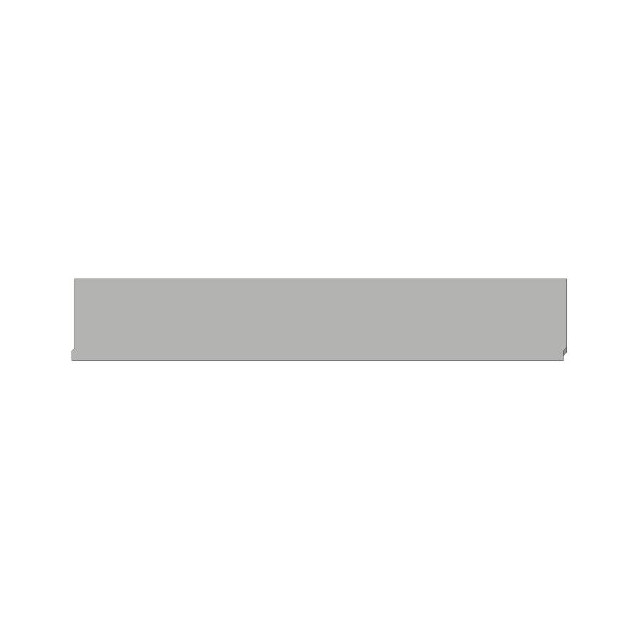

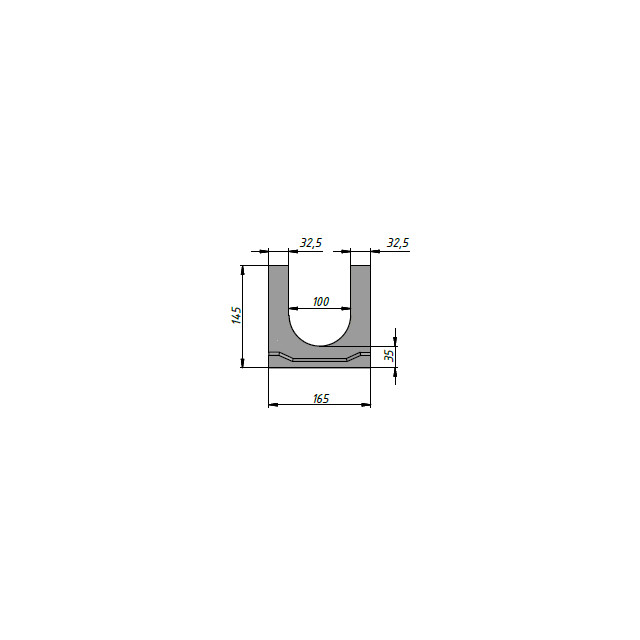

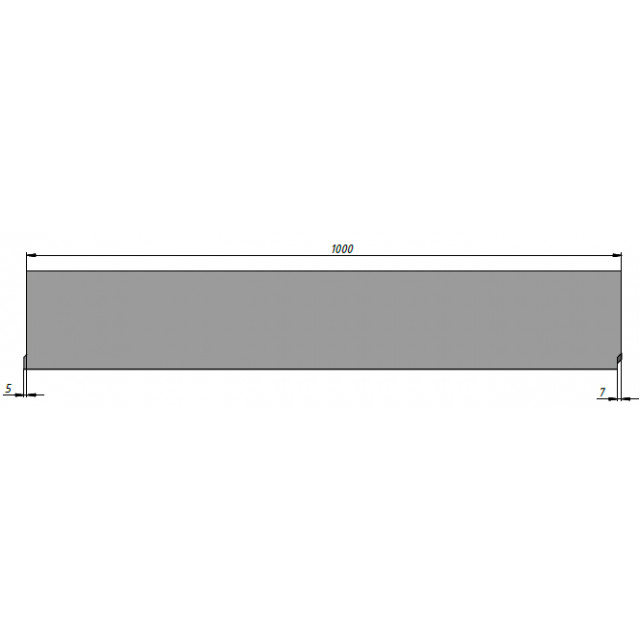

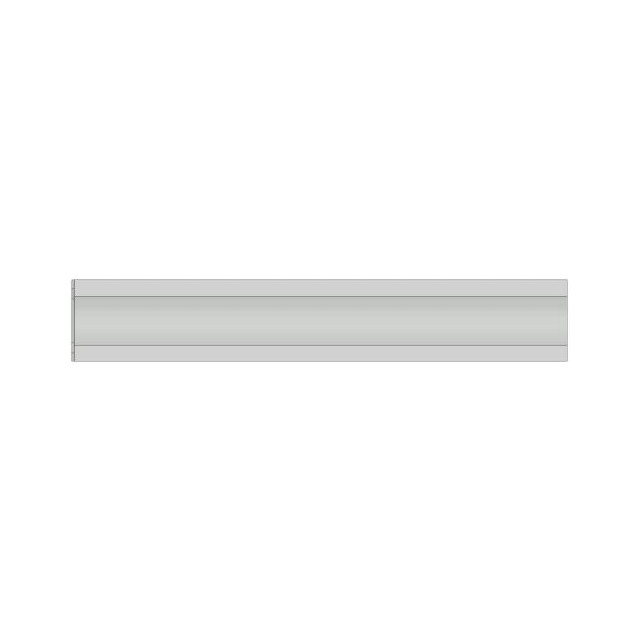

Чертежный вид лотка Standart DN100 H145 С250

Схемы построения бетонных лотков

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка DN100 H145 и трубы Ø110 мм:

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Двухстороннее соединение с песколовкой:

Каскадное построение линии водоотвода из бетонных лотков:

Цена дренажного элемента, тип - Лоток водоотводный бетонный Standart DN100 H145 С250, стенка 32,5 мм может быть определена результативностью общего счета или комплектацией заказа. В нашей компании Вы можете купить представленные конструкции лотков в комплекте с водоприемными решетками, пескоуловителями и другими доборными аксессуарами, получить всю необходимую сопроводительную документацию, а также заказать доставку материалов поверхностного водоотвода в Ваш регион. Производственные линии и отправные точки доставки находятся в Москве, Санкт-Петербурге, Туле, Краснодаре, Набережных-Челнах.
