BGU (СО-300мм) № -5-0 КU 100.39,9(30).37(30) - бетонный лоток
> Водоотвод>Бетонные лотки>BGU>Лоток BGU DN300 № -5-0, высота 370

Цена снижена! Лоток водоотводный бетонный коробчатый (СО-300мм) КU 100.39,9(30).37(30) - BGU, № -5-0 Увеличить

Лоток BGU DN300 № -5-0, высота 370

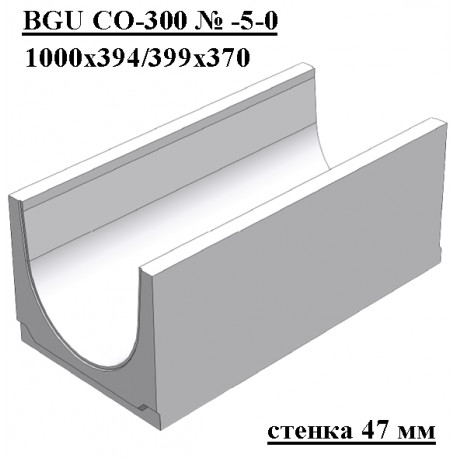

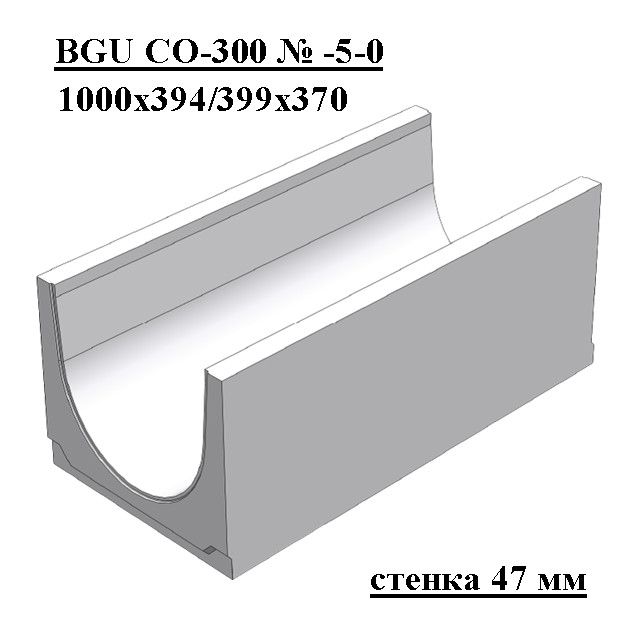

Лоток водоотводный бетонный коробчатый (СО-300мм) КU 100.39,9(30).37(30) - BGU, № -5-0

  • Размеры (ДхШхВ), мм: 1000х394х370
  • Сечение: DN300 U-образное.
  • Толщина стенки: 47 мм.
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 171 кг.
  • Артикул: 40632061
  • Дополнительно: водоприемные решетки, пескоуловители.

Цена указана за штуку.

Подробнее

570 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

3 801,60 руб

-10%

4 224,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный коробчатый (СО-300мм) КU 100.39,9(30).37(30) - BGU, № -5-0
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B55). Вибропрессование.
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х394/399х370
Гидравлическое сечение Ширина DN300 (300 мм), высота 300 мм.
Вес, кг 171,0
Артикул 40632061
Проходное сечение 805 см²
Пропускная способность 53,3 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для обустройства линейного водоотвода на территориях с большой площадью водосбора.
Примечание Дополнительно приобретаются: бетонные дождеприемники, пескоуловители и дренажные решетки
Кол-во на паллете 6 шт.

Подробнее

Купить бетонный лоток BGU СО-300 № -5-0 высотой 370 мм

Наша компания предлагает купить лоток водоотводный бетонный коробчатый (СО-300мм) КU 100.39,9(30).37(30) - BGU, № -5-0 для организации поверхностного дренажа линейного типа в местах с большой площадью водосбора. Цена указана розничная, рекомендованная заводом изготовителем, а конечная стоимость лотка формируется на основании общего счета. Дополнительно для этих систем можно приобрести бетонный дождеприемник, пескоуловитель и водоприемные решетки.

Типовой крупный желоб шириной гидравлического, U-образного, сечения DN300 производится с толщиной бортика 47 мм, основания 70 мм, методом вибпропрессования. С характеристикой проходного сечения - 805 см², пропускная способность канала составляет 53,3 литра в секунду при уклоне 0,5% или 5 мм. на 1 метр длины водоотвода).

При каскадном способе построения линии водоотвода лоток водоотводный бетонный коробчатый (СО-300мм) КU 100.39,9(30).37(30) - BGU, № -5-0 с высотой Н370 (370 мм) может быть установлен восьмым номером, между типоразмерами имеющих высоту 360 и 385 мм. Возможно изготовление данной модели с вертикальным водоотводом, с выпуском под трубу диаметром 200 мм.

Все типоразмеры в серии лотков BGU СО-300мм со стенкой 47 мм, которые можно использовать для каскадного решения ливневки:
В се высоты в серии BGU СО-300мм

Для оптимизации переходов каскада, можно задействовать лотки с шагом по высоте 25 мм. Но, так как толщина основания желоба 70 мм, то можно допустить и шаг в 50 мм:
шаг каскада 25 мм для BGU СО-300мм

Области применения

Класс A15Класс B125Класс C250

Зоны бордюров и обочины автомобильной дороги, не предназначенные для интенсивного движения:

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн/м2

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Чертежный вид лотка BGU СО-300 H370

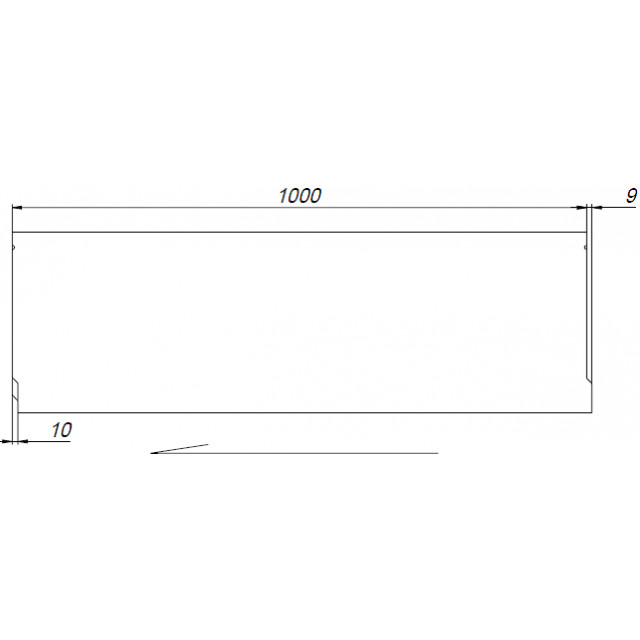

Чертеж лотка BGU СО-300 H370

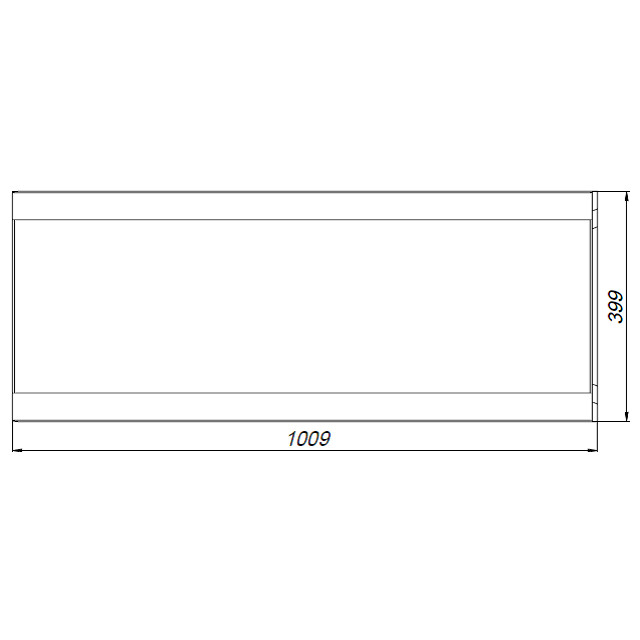

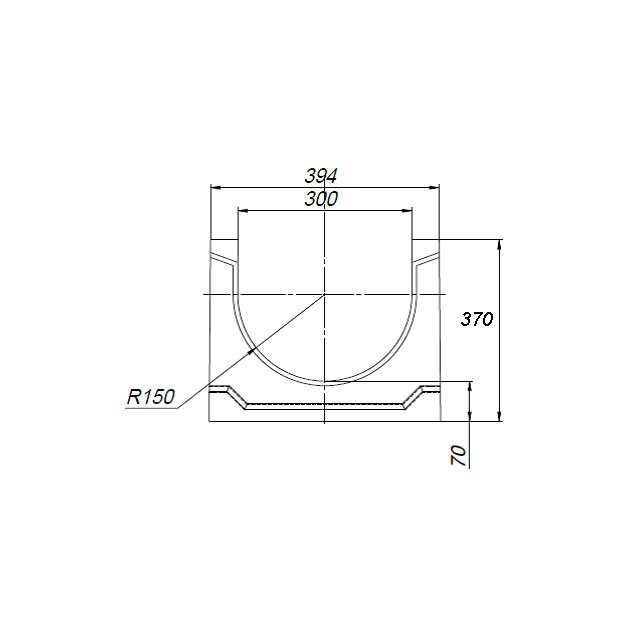

Чертеж лотка BGU СО-300 H370, вид спередиЧертеж лотка BGU СО-300 H370, вид сверху
