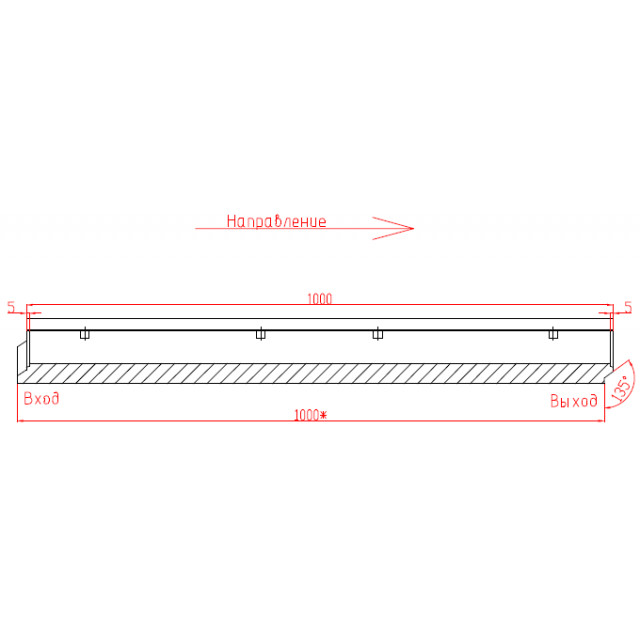

Железобетонный лоток сборный DN100 каскадный Увеличить
Назад Далее

Ж/б лоток сборный DN100 каскадный

Лоток водоотводный сборный ЛВ-10.16… бетонный усиленный разных высот каскадом, без уклона

  • Размеры (ДхШхВ), мм: 1000х163х110-255
  • Сечение: DN100
  • Класс нагрузки: А15-F900 (до 90 тонн)
  • Артикулы: B10110F...B10255F
  • Шаг высоты: 25 мм.
  • Вес: от 27,4 кг.
  • Дополнительно комплектуется чугунными решетками класса D,E.

Цена указана в табличной форме за сборочную единицу.

Подробнее

3060 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

3 964,00 руб

Подробнее

Лотки железобетонные DN100 без уклона для каскадов

Ветку поверхностного водоотвода можно организовать методом каскадного построения ж/б лотков. Представленная система шириной гидравлического сечения - 100 мм дает возможность использовать три стандартных типоразмера каналов имеющих габаритную высоту - 165, 205, 230 мм, а также всю обойму из 9-ти лотков с шагом высоты каскада 25 мм. Таким образом, каскады решают задачу линейного дренажа с перепадом по дну, как альтернатива к конструкциям с переменным сечением (с уклоном). Главным преимуществом каскадного построения является взаимозаменяемость порядковых номеров элементов, в случае, если при монтаже вышел из строя какой либо лоток.

Сборные железобетонные водоотводные лотки оснащены оцинкованными насадками, запрессованными в верхней части бортов желоба. Систему, условно, можно разделить на две группы по классу нагрузки - D, E. Каждая группа предопределяет возможность комплектации чугунной решеткой (если требуется) соответствующего класса.

Лотки серии DN100 каскадного построения могут быть выполнены с вертикальным водоотводом (водосливом). В этом случае к артикулу нужного типоразмера добавляется …09.

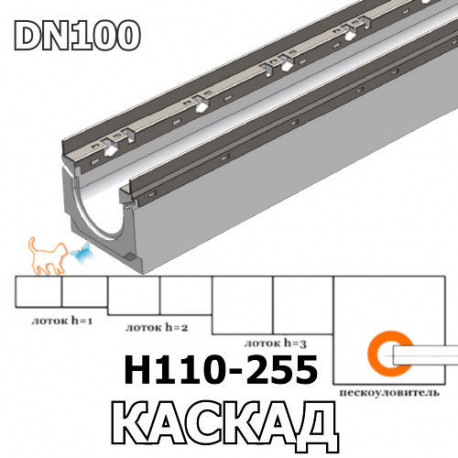

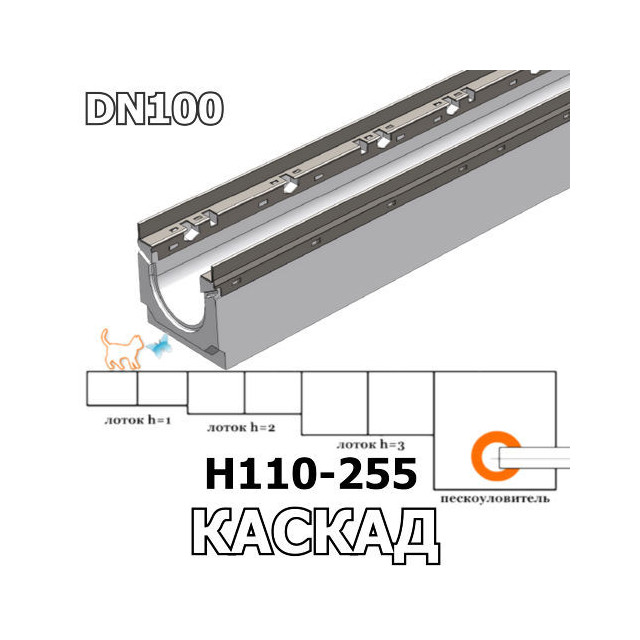

Схема каскадовСхема групповых каскадов

Построение каскада. Возможные типоразмеры

  • Размеры лотка (ДхШ), мм: 1000х163
  • Сечение: DN100
  • Класс нагрузки лотка: A,B, C, D, E, F (до 90 тонн/м. кв.)

Дополнительно лоток может быть укомплектован чугунной решеткой:
Решетка водоприемная РВ-10.15.50 чугунная ВЧ, кл. D400 (требуется 2 решетки на 1 лоток, 4 комплекта крепежа на 1 решетку);
Решетка водоприемная РВ-10.15.50 чугунная ВЧ, кл. E600 (требуется 2 решетки на 1 лоток, 4 комплекта крепежа на 1 решетку).

Выделенные элементы (строки) - характеристики стандартных ЖБИ лотков семейства DN100, которые являются складской программой!

АртикулТипоразмерВысота, ммГидравлическая высота, ммВес, кгЦена с НДС
B10110F ЛВ-10.16.10-Б 110 55 27,4
B10135F ЛВ-10.16.13-Б 135 80 32,8
B10155F ЛВ-10.16.15-Б 155 100 36,4
B10165F ЛВ-10.16.16-Б 165 110 35,6 3 964 руб.
B10180F ЛВ-10.16.18-Б 180 125 40,9
B10205F ЛВ-10.16.21-Б 205 150 43,3 4 182 руб.
B10230F ЛВ-10.16.23-Б 230 175 44,6 4 301 руб.
B10250F ЛВ-10.16.25-Б 250 195 47,3
B10255F ЛВ-10.16.26-Б 255 200 48,0

Минимально возможная высота лотка в серии – 110 мм.

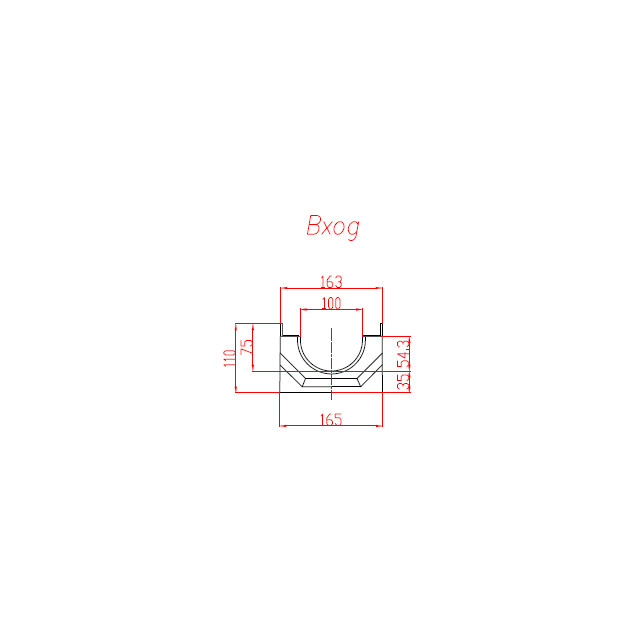

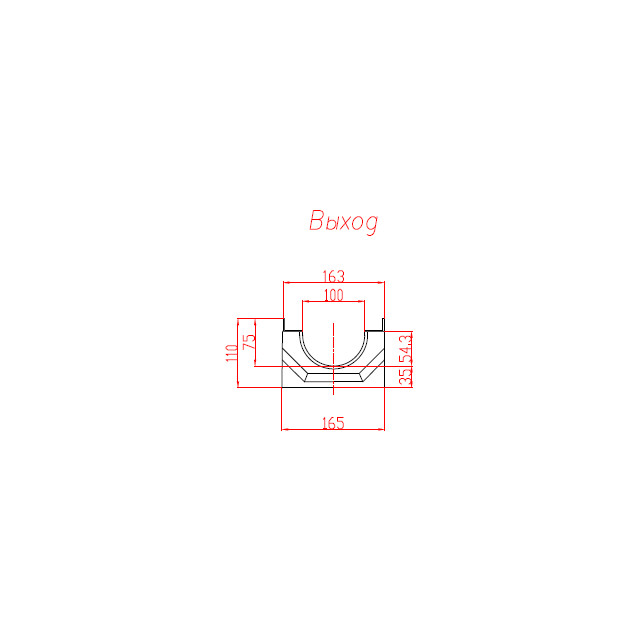

Чертеж: Железобетонный лоток DN100 каскад, высота 100 входЧертеж: Железобетонный лоток DN100 каскад, высота 100 выход

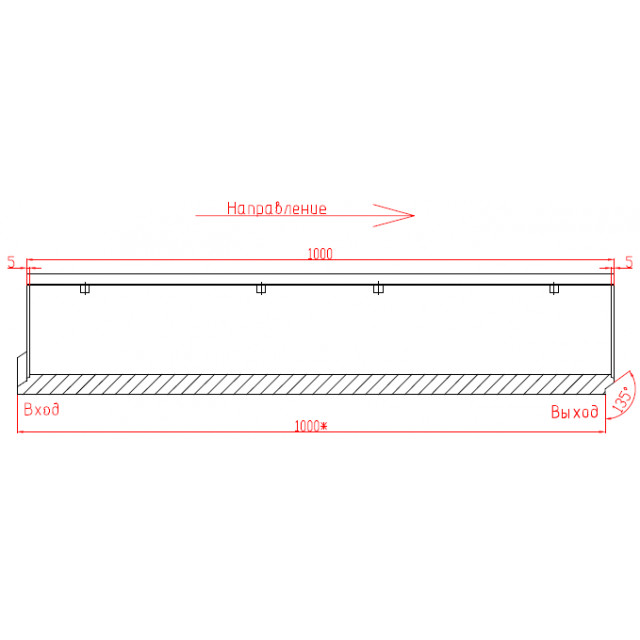

Чертеж: Железобетонный лоток DN100 каскад, высота 100 вектор

Максимальная предлагаемая высота лотка – 255 мм.

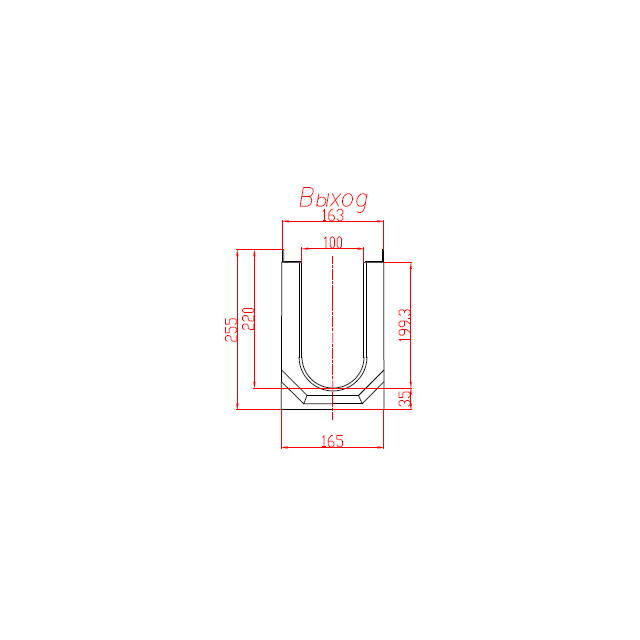

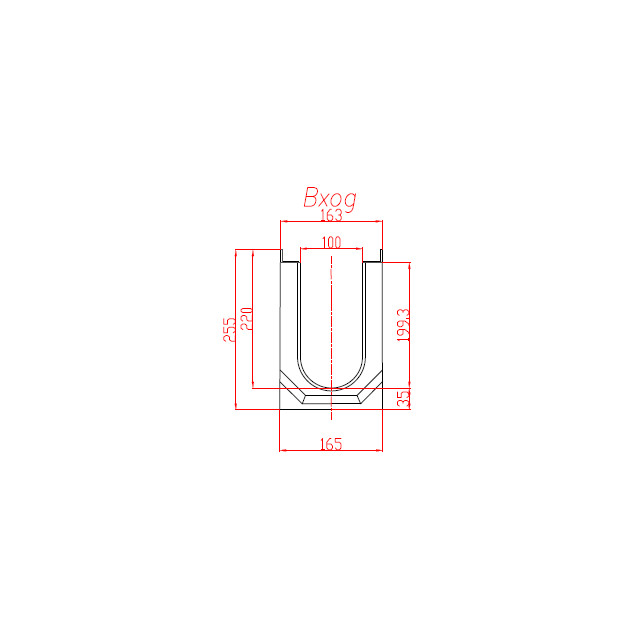

Чертеж: Железобетонный лоток DN100 каскад, высота 255 входЧертеж: Железобетонный лоток DN100 каскад, высота 255 выход

Чертеж: Железобетонный лоток DN100 каскад, высота 255 вектор

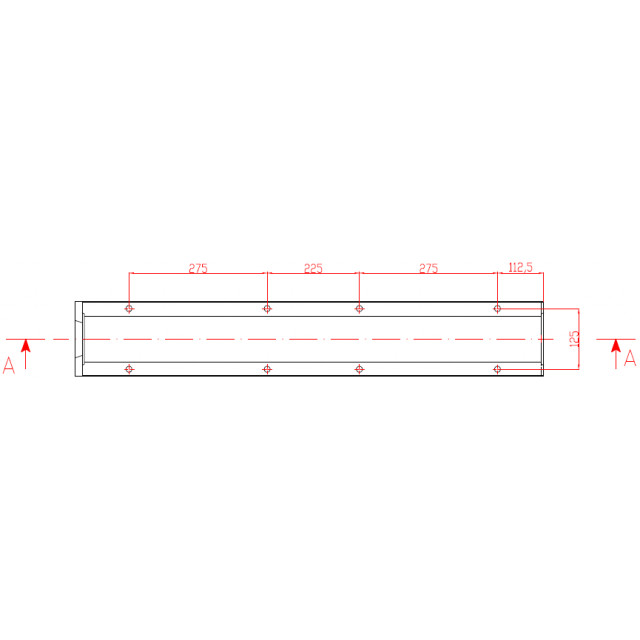

Чертеж: Железобетонный лоток DN100 каскад, вид сверху

Выгодно-низкая цена, по которой можно купить железобетонные водоотводные лотки каскадного построения, сечением 100 мм формируется на основании общего счета. Для строительных и торгующих организаций предусмотрены особые условия. Компания производителей и поставщиков - "Лига 812" поставляет универсальные, усиленные стальными оцинкованными насадками ЖБИ канлы для отвода воды оптом и в розницу во все регионы нашей страны.
