Ж/б лоток сборный DN100 с уклоном Увеличить

ЖБ лоток сборный DN100 с уклоном

Лоток железобетонный водоотводный сборный ЛВ-10.16… усиленный с уклоном 0,5%

  • Размеры (ДхШхВ), мм: 1000х163х110-255
  • Сечение: DN100
  • Класс нагрузки: А15-F900 (до 90 тонн)
  • Артикулы: В10У01F...В10У20F
  • Шаг высоты: 5 мм/м.п.
  • Вес: от 28,5 кг.
  • Дополнительно комплектуется чугунными решетками класса В400, E600.

Цена указана за сборочную единицу в табличной форме в описании.

Подробнее

945 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

3 964,00 руб

Подробнее

Лотки железобетонные DN100 с уклоном 0,5%

Для дождесборных ЖБ лотков данной серии разработано конструктивно оригинальное решение - это возможность сбора и отвода дождевой и талой воды с территорий с большой площадью водосбора, при помощи универсальных, усиленных стальными оцинкованными насадками каналов, имеющих внутренний уклоном 0,5%. В случае, когда нет возможности использования естественных ландшафтных особенностей местности, при создании уклона (разуклонки), можно применить бетонные лотки с переменным сечением (внутренним уклоном). Общая обойма в серии состоит из 29-ти каналов имеющих ширину гидравлического сечения DN100 (100 мм) с шагом уклона 5 мм на 1 погонный метр длины лотка. В построении эффективной ливневой канализации могут быть задействованы 9-ть прямых каналов такого же сечения.

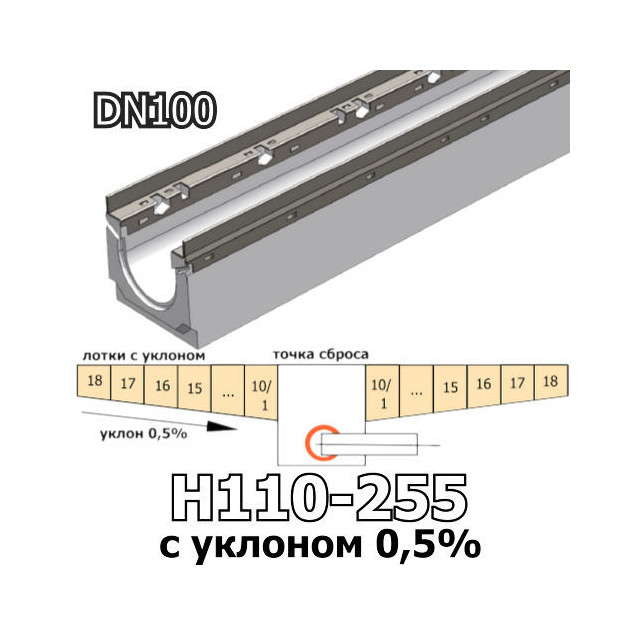

Схема уклонов

Дождесборные железобетонные лотки оснащены оцинкованными насадками, запрессованными в верхней части бортов желоба. Каждый ЖБ лоток может быть укомплектова чугунной решеткой (если требуется) соответствующего класса.

Построение линии водоотвода с уклоном. Возможные типоразмеры

  • Размеры лотка (ДхШ), мм: 1000х163/165
  • Сечение: DN100
  • Класс нагрузки лотка: A, B, C, D, E, F (до 90 тонн/м. кв.)

Дополнительно лоток может быть укомплектован чугунной решеткой:
Решетка водоприемная РВ-10.15.50 чугунная ВЧ, кл. D400 (требуется 2 решетки на 1 лоток, 4 комплекта крепежа на 1 решетку)
Решетка водоприемная РВ-10.15.50 чугунная ВЧ, кл. E600 (требуется 2 решетки на 1 лоток, 4 комплекта крепежа на 1 решетку).

Выделенные элементы (строки) - характеристики прямых ЖБ лотков семейства DN100, которые могут участвовать в общем построении линейного водоотвода вместе с лотками с переменным сечением, для увеличения дренажной линии!

АртикулВысота вход/выход, ммГидравлическая высота, ммВес, кгшт/палЦена с НДС
В10110F 110/110 55/55 27,4 48
В10У01F 110/115 55/60 28,5 48
B10У02F 115/120 60/65 29,2 48
B10У03F 120/125 65/70 29,9 48
B10У04F 125/130 70/75 30,6 48
B10У05F 130/135 75/80 31,3 42
B10135F 135/135 80/80 31,4 42
B10У06F 135/140 80/85 32,0 42
B10У07F 140/145 85/90 32,7 42
B10У08F 145/150 90/95 33,4 42
B10У09F 150/155 95/100 34,1 42
B10155F 155/155 100/100 34,1 36
B10У1F 155/160 100/105 34,8 36
B10У2F 160/165 105/110 35,5 36
B10165F 165/165 110/110 35,6 30 3 964 руб.
B10У3F 165/170 110/115 36,1 36
B10У4F 170/175 115/120 36,8 36
B10У5F 175/180 120/125 37,5 36
B10180F 180/180 125/125 37,8 30
B10У6F 180/185 125/130 38,2 30
B10У7F 185/190 130/135 38,9 30
B10У8F 190/195 135/140 39,6 30
B10У9F 195/200 140/145 40,2 30
B10У10F 200/205 145/150 40,9 30
B10205F 205/205 150/150 41,6 30 4 182 руб.
B10У11F 205/210 150/155 42,1 30
B10У12F 210/215 155/160 42,6 30
B10У13F 215/220 160/165 43,1 30
B10У14F 220/225 165/170 43,6 30
B10У15F 225/230 170/175 44,1 30
B10230F 230/230 175/175 44,6 24 4 301 руб.
B10У16F 230/235 175/180 45,1 24
B10У17F 235/240 180/185 45,6 24
B10У18F 240/245 185/190 46,3 24
B10У19F 245/250 190/195 47,0 24
B10250F 250/250 195/195 47,3 24
B10У20F 250/255 195/200 47,6 24
B10255F 255/255 200/200 48,0 24

Минимально возможная высота лотка в серии – 110 мм.
Чертеж: Железобетонный лоток DN100 с уклоном, высота 110 вход

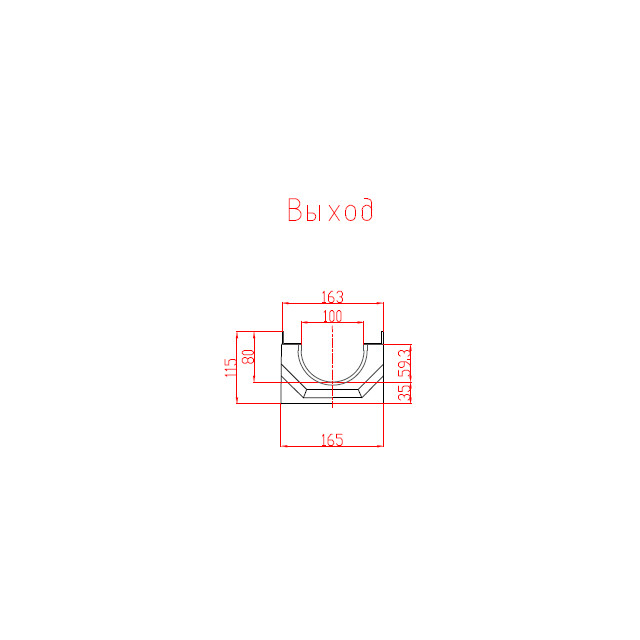

Чертеж: Железобетонный лоток DN100 с уклоном, высота 115 выход

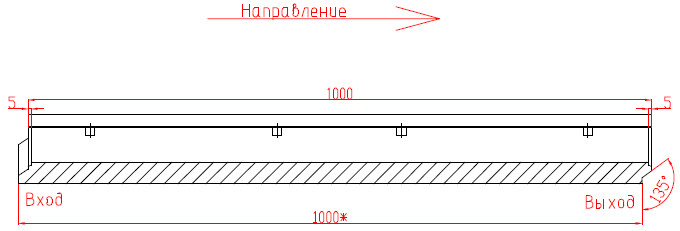

Чертеж: Железобетонный лоток DN100 с уклоном, высота 110-115 вектор

Максимальная предлагаемая высота лотка – 255 мм.

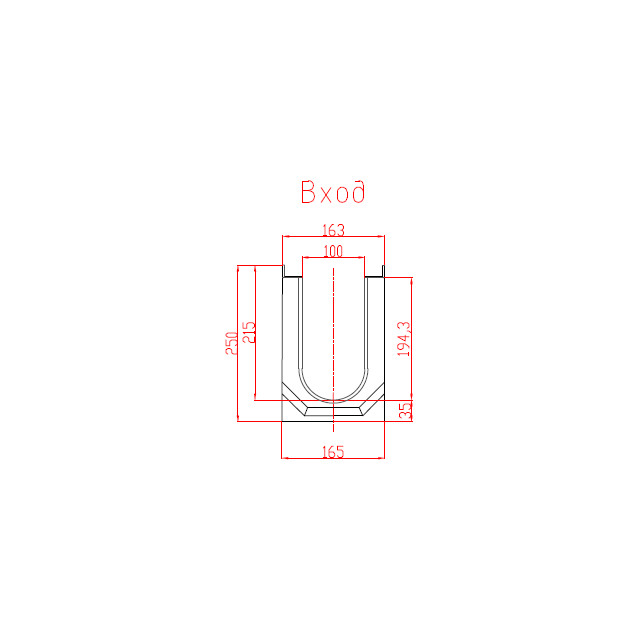

Чертеж: Железобетонный лоток DN100 с уклоном, высота 250 вход
Чертеж: Железобетонный лоток DN100 с уклоном, высота 255 выход

Чертеж: Железобетонный лоток DN100 с уклоном, высота 255 вектор

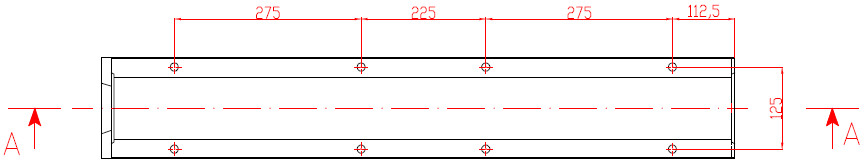

Чертеж: Железобетонный лоток DN100, вид сверху

Выгодно-низкая цена, по которой можно купить железобетонные водоотводные лотки с уклоном (переменным сечением) формируется на основании общего счета. Для строительных и торгующих организаций предусмотрены особые условия. Компания производителей и поставщиков - "Лига 812" поставляет универсальные, усиленные стальными оцинкованными насадками ЖБИ канлы для отвода воды оптом и в розницу во все регионы нашей страны.
